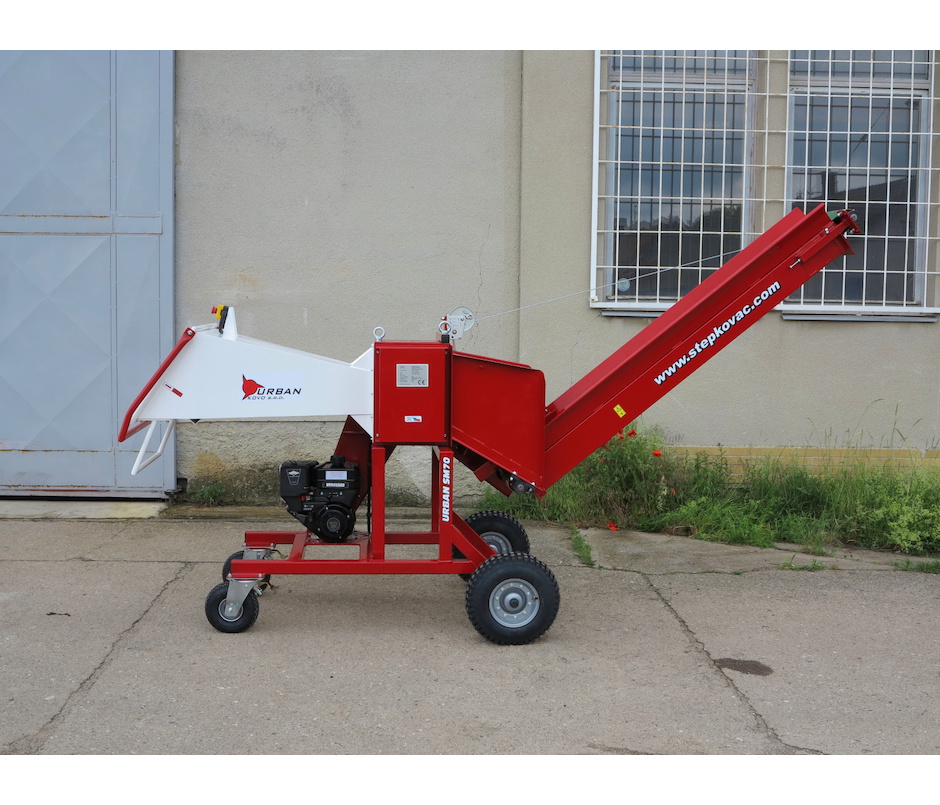

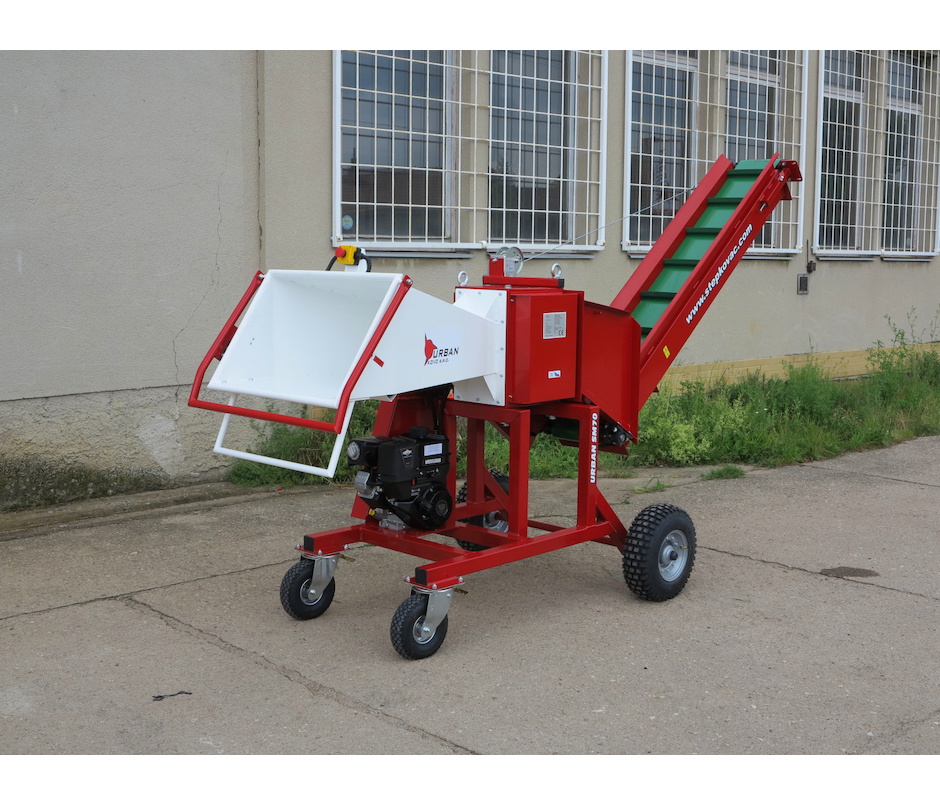

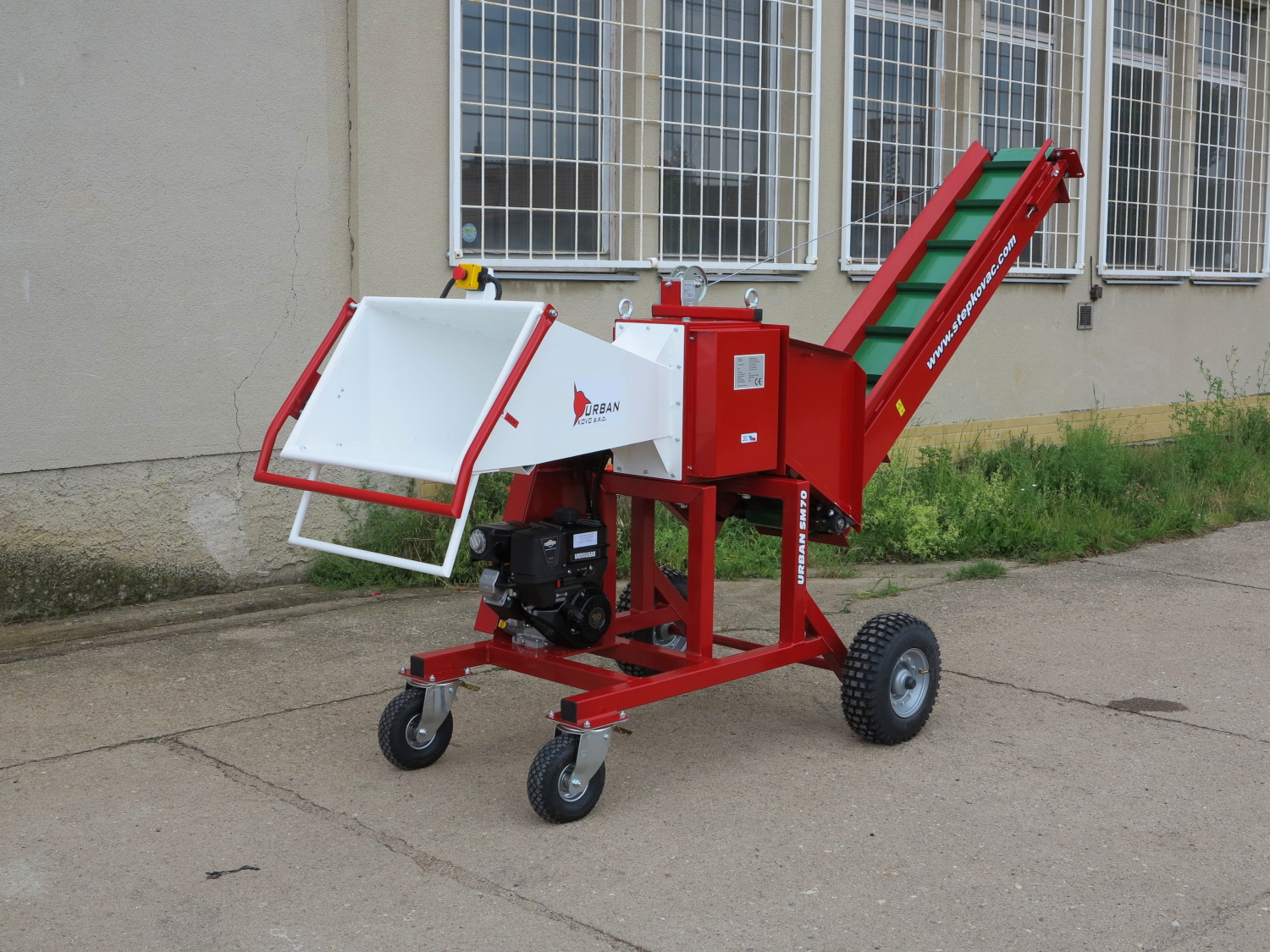

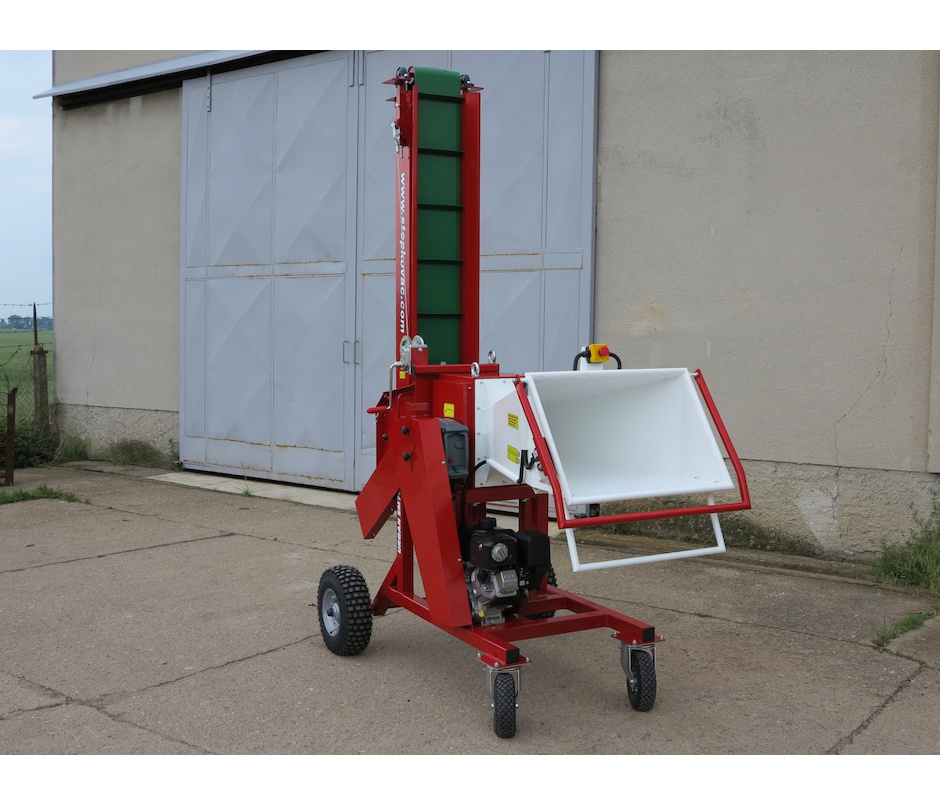

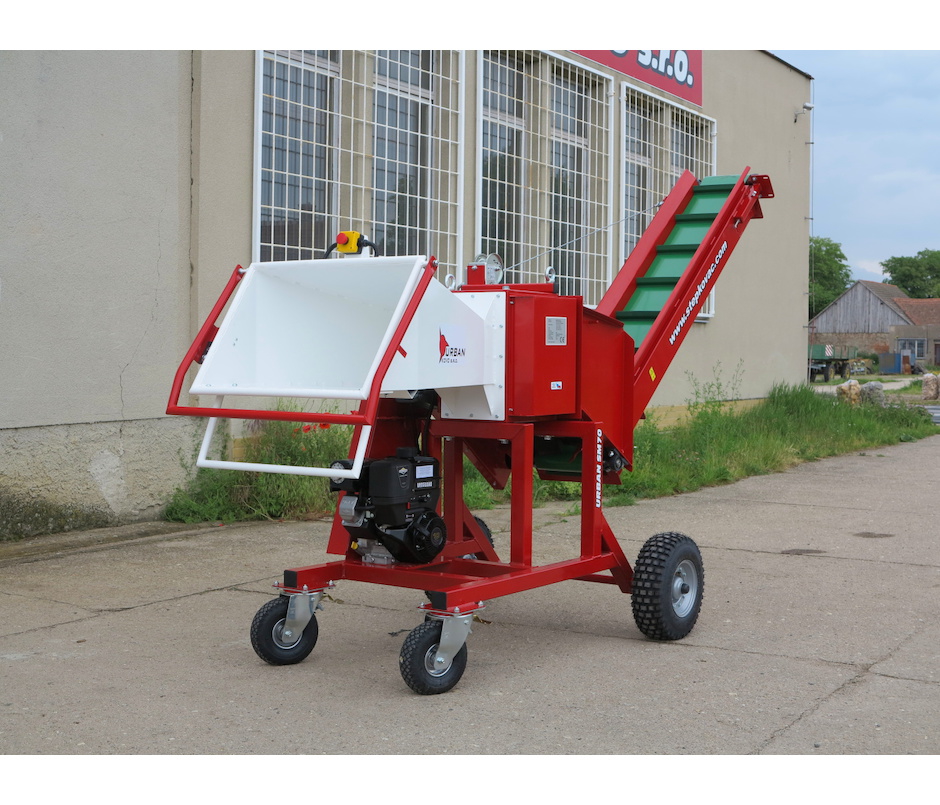

URBAN SM70 mit Bandförderer 2,6 m

Der Holzhacker wird von einem 10 PS (wahlweise 14 PS) Briggs & Stratton VANGUARD Viertakt-Benzinmotor angetrieben. Vom Motor wird die Leistung durch die Keilriemen zum Getriebe mit Öl, die die Hackvorrichtung antreibt, übertragen. Das Fahrwerk des Holzhackers hat 4 Räder für einfache Handhabung (2 feste und 2 drehbare mit Bremse).

BIS ZU EINEM DURCHMESSER VON 80 mm



Die Lieferung enthält: 50 Netzsäcke, Gebrauchsanweisung einschließlich der Konformitätserklärung

  • Modell: URBAN SM70
  • Modell Typ:70
  • Bezeichnung:SM70 D2,6
  • Im Angebot ab:08.02.2017
  • Lieferzeit:4 Wochen

Modell Varianten

Photo Name
URBAN SM70 mit einfacher Vorrichtung für Netztsäcke 4 Wochen
URBAN SM70 mit Vorrichtung für Big-Bags 4 Wochen
URBAN SM70 mit Bandförderer 2,1 m 4 Wochen
URBAN SM70 mit klappbaren Förderband 3,4 m 4 Wochen
URBAN SM70 mit Doppelvorrichtung für Netzsäcke 4 Wochen
Gewicht (kg): 421
Max. Durchmesser weiches frisches Holz (Kiefer): 80 mm
Max. Durchmesser hartes frisches Holz (Eiche, Hainbuche): 65 mm
Max. Durchmesser hartes trockenes Holz (Eiche, Hainbuche): 50 mm
Max. Abmessungen des Prismas (Fichte): 60 x 60 mm
Max. Abmessungen des Brettes (Fichte): 190 x 20 mm
Hackschnitzelgröße (nicht einstellbar): 6 - 13 cm
Öffnung der Hackvorrichtung: 200 x 200 mm
Eingangsöffnung des Trichters: 700 x 400 mm
Arbeitsdrehzahl der Hackvorrichtung: 200 / min.
Maximale Leistungsfähigkeit: 4 m3/h
Motorleistung: 7,5 kW (10 ps)
Brennstoff: Natural 95
Tankinhalt: 4 l
Durchschnittsbrennstoffverbrauch: 1 - 1,5 l/h
Anzahl von Hackschnitzmessern: 6
Lücke zwischen Hackschnitzmesserschneide: ca 0,1 mm
Messerlebensdauer zum nächsten Schleifen: 100 - 500 m3 von Hackgut
Fahrgestell: 4 Rädchen - Handmanipulation
Überlastschutz: Riemen durchlauf
Abmessungen (Länge x Breite x Höhe): 205x97x159 cm
Hackschnitzausgang: Doppelabsackvorrichtung

Motor

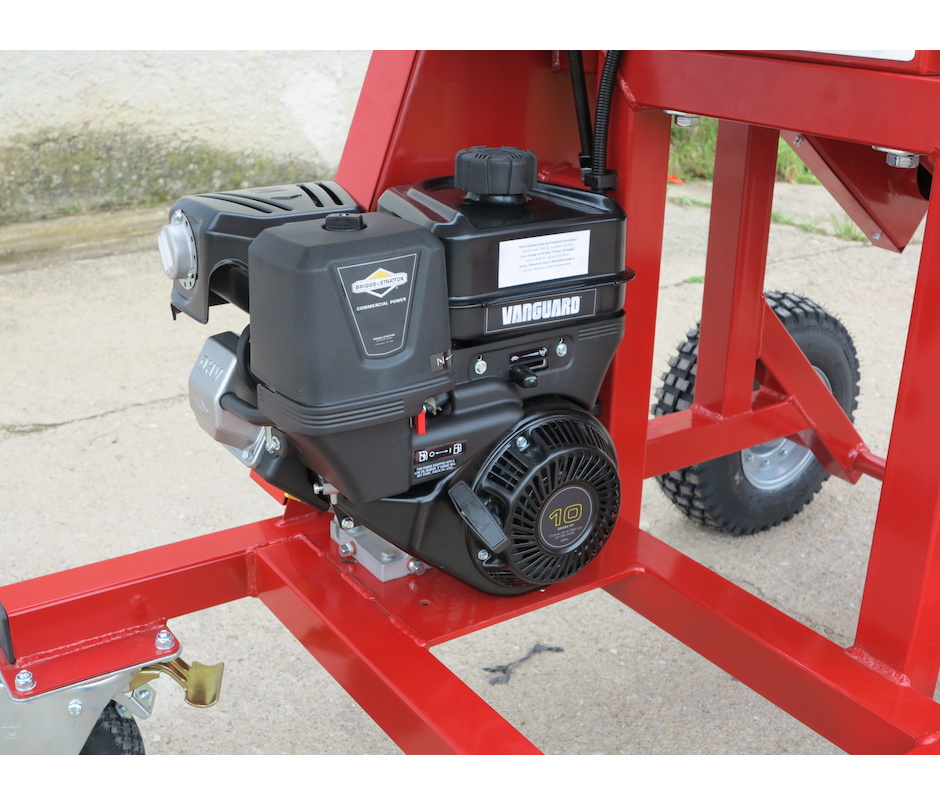

Der Holzhacker wird von einem 10 PS Briggs & Stratton VANGUARD Viertakt-Benzinmotor angetrieben. Vom Motor wird die Leistung durch die Keilriemen zum Getriebe mit Öl, die die Hackvorrichtung antreibt, übertragen. Der Motor kann mit einem manuellen Starten oder gegen Aufpreis mit einem elektrischen Anlasser geliefert werden (das manuelle Starten wird beibehalten). Der Kapazität des Kraftstofftanks beträgt 4 Liter. Optional kann der Holzhacker mit einem Motorstundenzähler nachgerüstet werden.





Manipulation mit dem Holzhacker

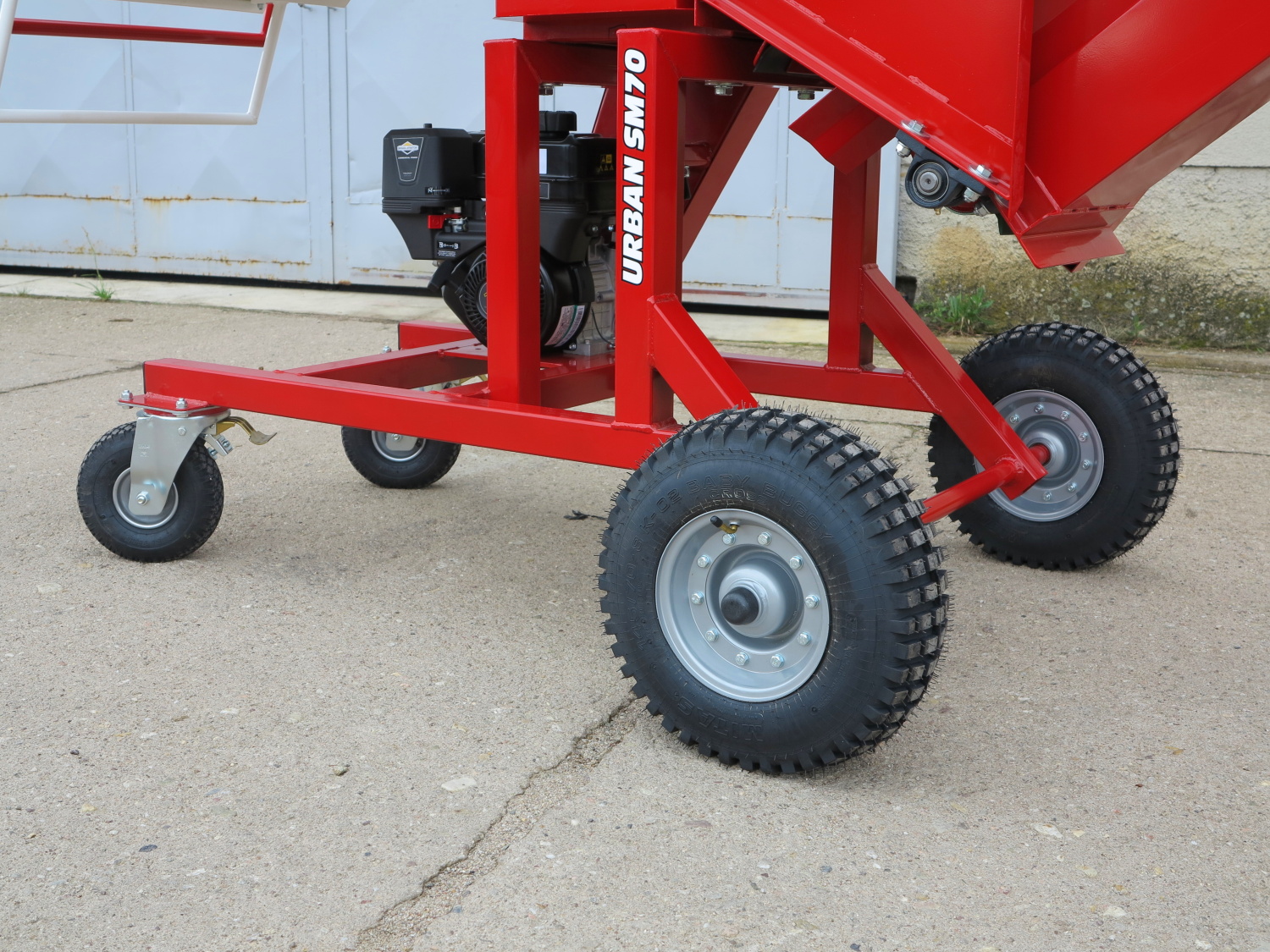

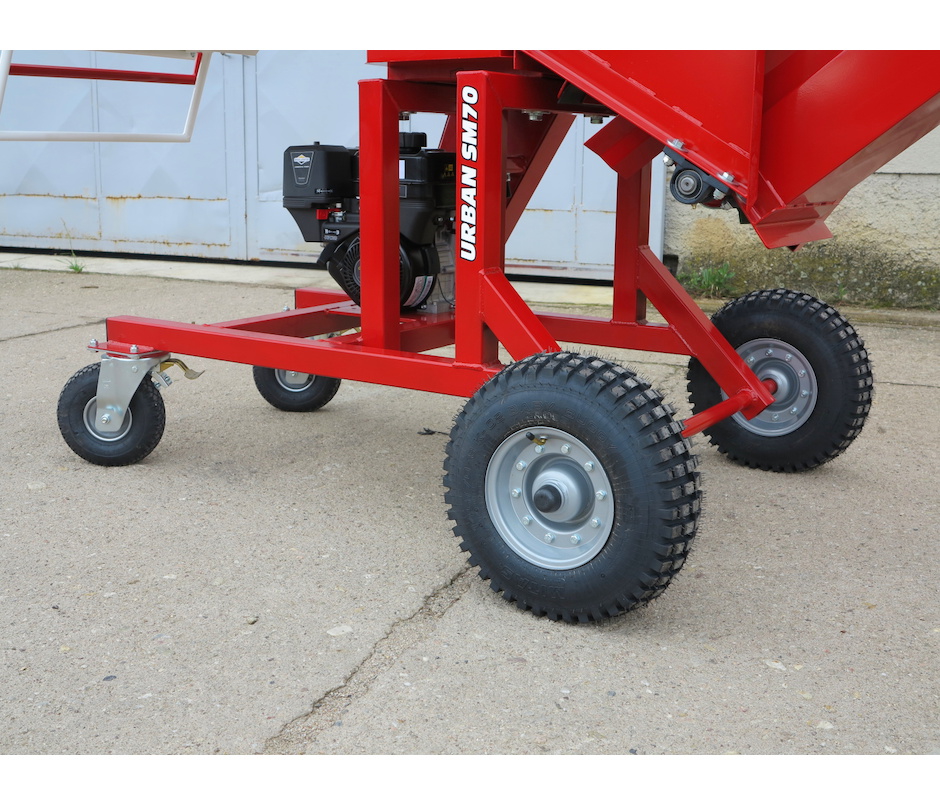

Für eine leichtere Manipulation ist der Holzhacker mit einem Griff und 4 Rädern ausgestattet. Die Hinterräder haben eine Bremse.

URBAN SM70 D2,6

Bandförderer

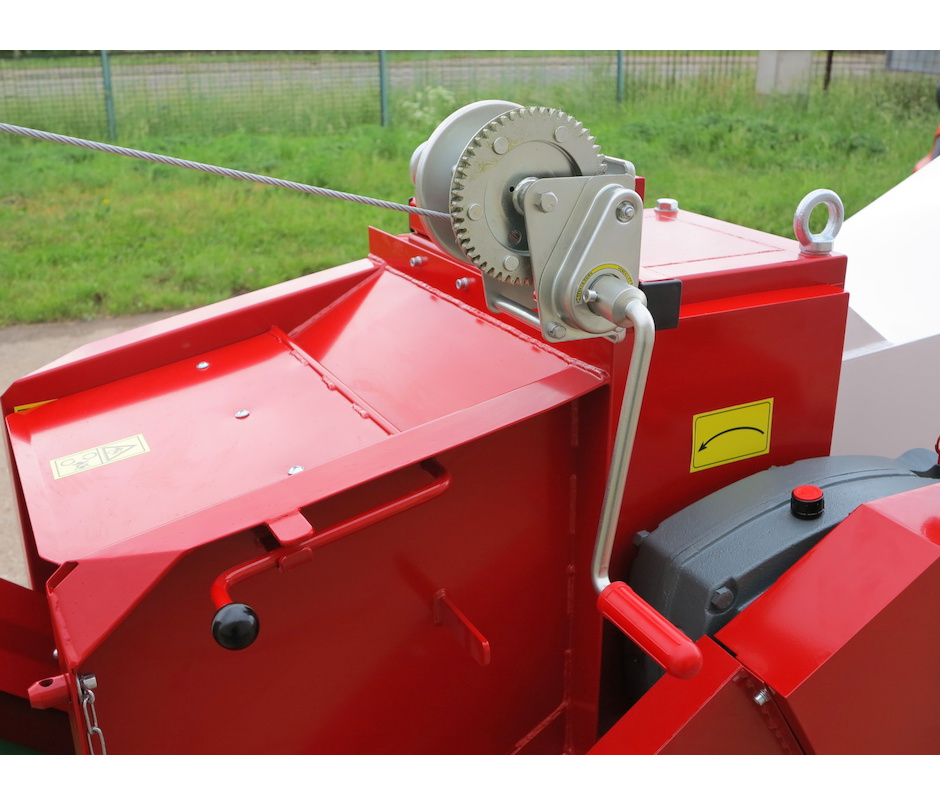

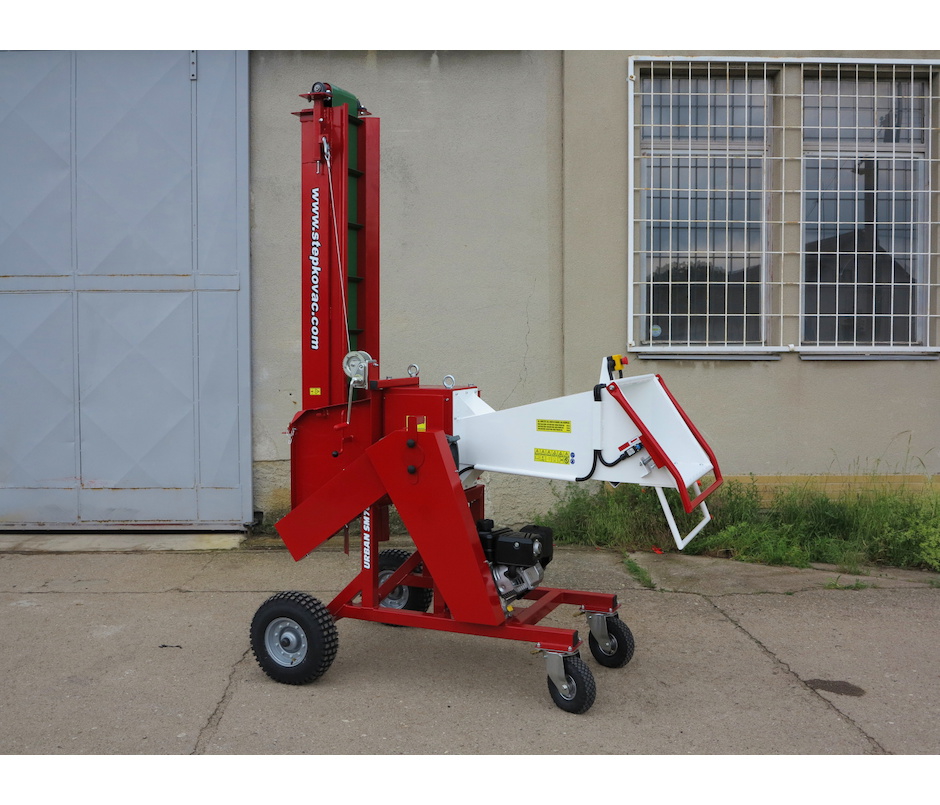

Das Hackgut wird von einem 2.6 m Bandförderer gefördert. Die Neigung des Förderers ist mittels einer Winde verstellbar. Beim Transport ist der Förderer in eine senkrechte Position angehoben. Als optionales Zubehör ist es möglich, am Ende des Förderers eine 0,8 m lange Rutsche (das Hackgut von der Rutsche fällt in dem fernen Platz) oder eine Doppelvorrichtung für Netzsäcke mit einem Stützbein zu anbringen. Die Vorrichtung ist mit vier verbunden Schrauben befestigt und Montage dauert nur wenige Minuten.

URBAN SM70 D2,6

Trichter

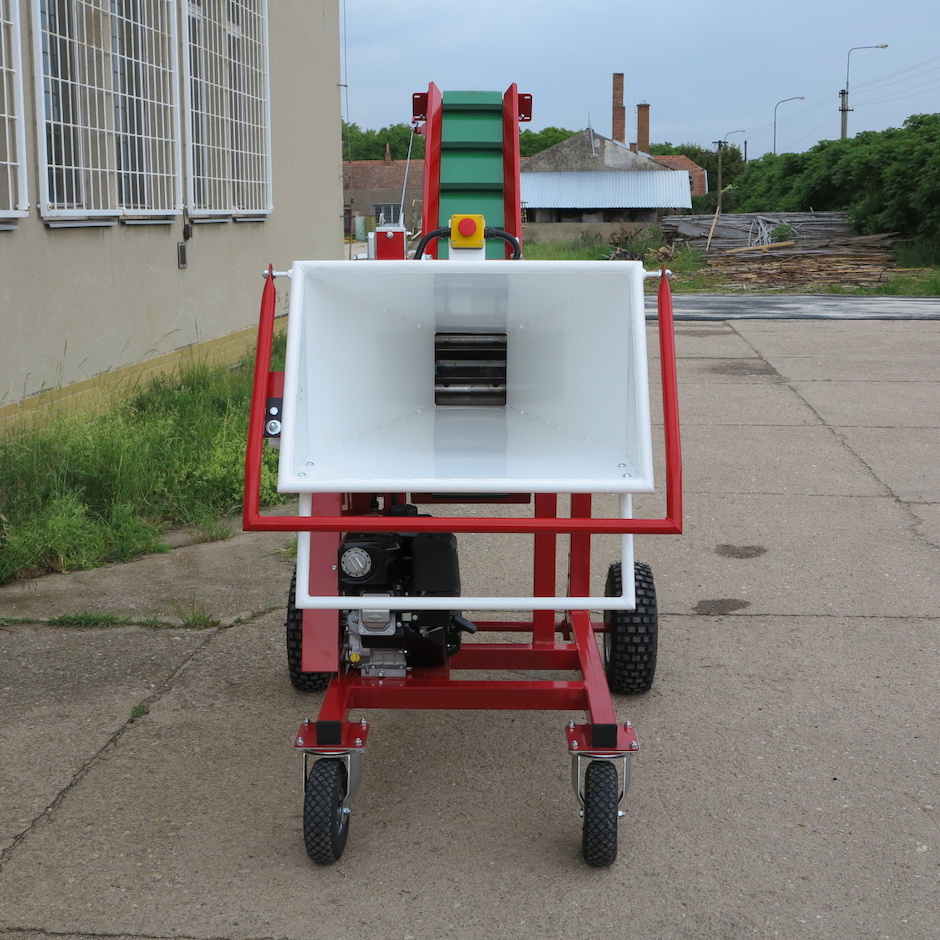

Der Trichter ist lang genug, um die Sicherheit zu gewährleisten und ist mit einem Sicherheitsschalterrahmen ausgestattet. Wenn der Auslöserahmen gedrückt wird, stoppt der Motor. Der Trichter befindet sich horizontal, was das Einführen von langen Ästen im Vergleich zum senkrechten oder schrägen Trichter wesentlich erleichtert. Die Oberflächenbehandlung der gesamten Maschine wird mit Pulverfarbe ausgeführt.





Überlastschutz

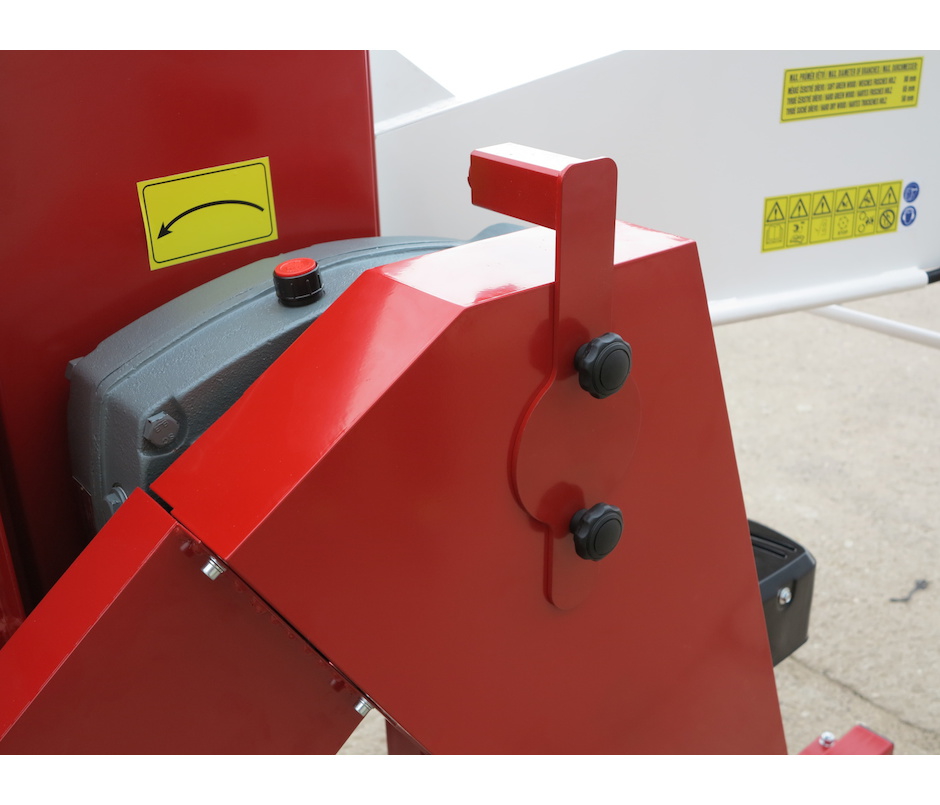

Im Falle einer Überlastung des Holzhackers mit einem zu dicken Ast, rutschen die Riemen kurz durch und Sie können den Motor stoppen. Durch diesen Mechanismus wird der Holzhacker gegen Überlastung geschützt. Falls die Holzhackermesser fest im Ast stecken bleiben und man kann den Ast nicht herausziehen, dann sichern Sie die Maschine gegen unerwarteten Wiederanlassung, schrauben Sie den kleinen runden Riemendeckel ab und mit Hilfe des Hebels, der mit dem Holzhacker geliefert ist, drehen Sie an dem Keilriemenrad bis der Ast frei ist. Nehmen Sie den Ast heraus, sowie den Hebel, kontrollieren Sie die Riemen und schrauben Sie die Abdeckung wieder zu.





Hackvorrichtung

Die Hackvorrichtung arbeitet nach dem Prinzip der zwei gegenläufigen Wellen mit Messern. Das Gehackte Material wird von den Holzhackermessern automatisch weitergeschoben. Der Durchgangsspalt zwischen den Wellen beträgt 70 mm. Die Holzhackermesser sind in die Nuten in den Wellen eingesteckt und mit zwei Schrauben befestigt. Wir produzieren die Messer aus hochwertigem Werkzeugstahl und diese können geschliffen werden. Nach jedem Schleifen wird unter das Messer eine Unterlage gelegt, so dass zwischen die Messerschneiden wieder ein kleiner Spalt (etwa 0,1 mm) ist. Die Unterlagen sind in verschiedenen Stärken erhältlich. Beim schleifen wird normalerweise das Messer um 0,5 bis 0,8 mm reduzieren. Die Messer haben eine vorgesehene Leistungsdauer 100 bis 500 m3(etwa 1500-8000 RaschelSäcke)  vom Hackgut, bis zum nächsten Schleifen. Es ist abhängig, wie viele Fremdteile (Sand, Kies) in den Holzhacker geraten. Jedes Messer kann bis um 4 mm abgeschliffen werden, dann muss es ersetzt werden.
