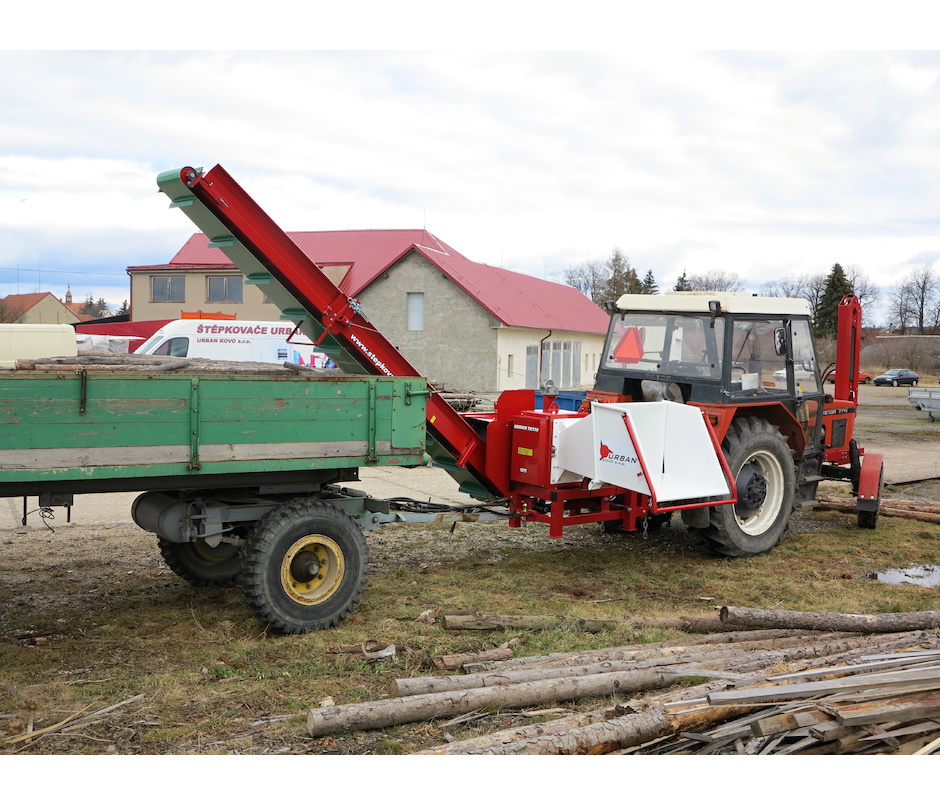

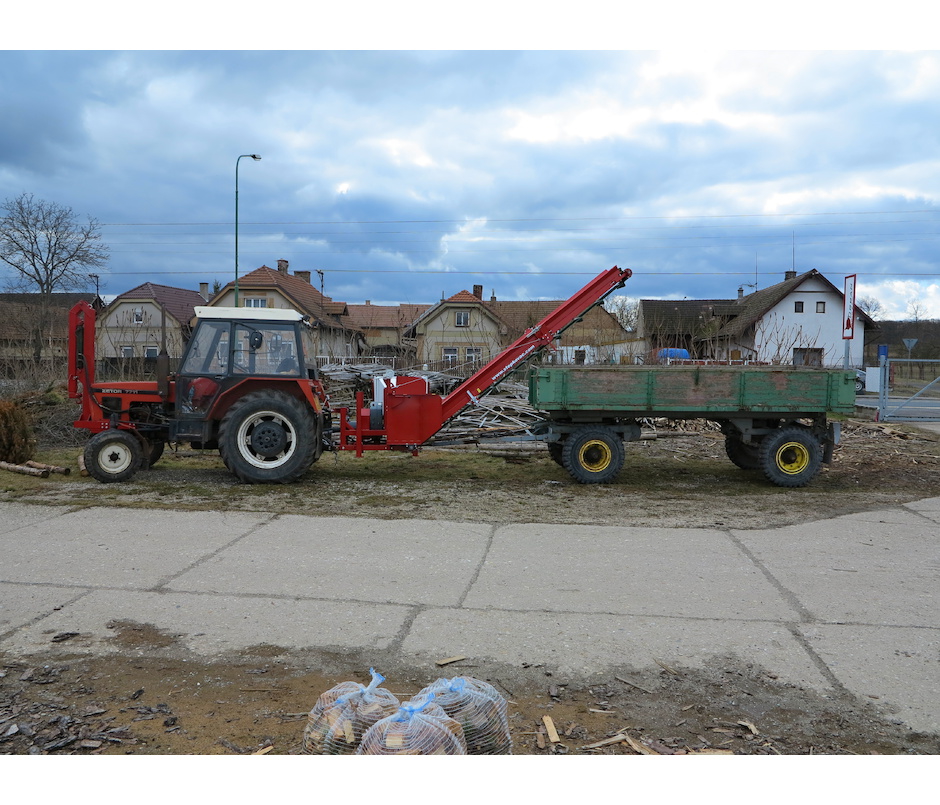

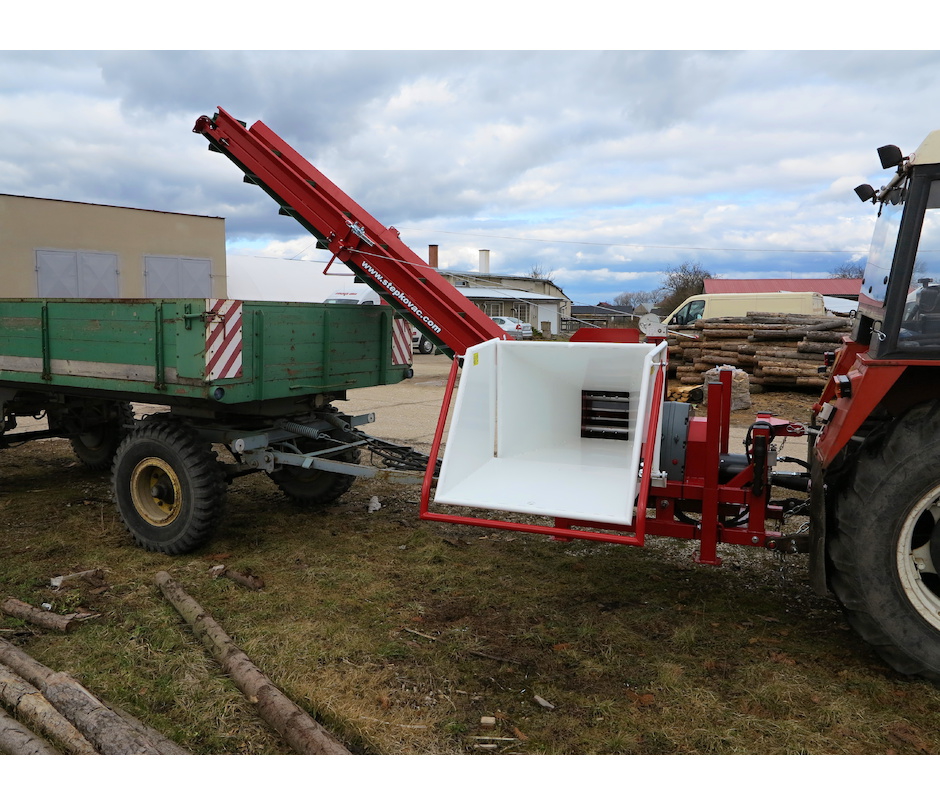

URBAN TR110 mit klappbaren Hinterförderband 4,1 Meter

Der Holzhacker URBAN TR110 wird an der Dreipunktanbauvorrichtung eines Traktors getragen. Optimale Leistung des Traktors beträgt 70 PS oder mehr, die minimale Leistung ist 50 PS. Der Antrieb wird durch eine Gelenkwelle mit Überlastkupplung übertragen (ist Teil der Lieferung). Die Leistung wird ferner auf das Getriebe übertragen, das die Hackvorrichtung antreibt. Um die Stöße, die auf die Gelenkwelle und den Traktor übertragen werden zu verringern, ist möglich den Holzhacker mit einem Schwungrad nachzurüsten.

Im Vergleich mit Maschinen TR70 und TR75, die Arbeit mit dem TR110 ist wesentlich schneller, da es möglich ist, größerer Materialdurchmesser zu bearbeiten und auch viel größere Anzahl von verschiedenen Äste zugleich.

BIS ZU EINEM DURCHMESSER VON 120 mm



Die Maschinen Lieferung enthält:  Kardanwelle / Gelenkwelle mit Rutschkupplung, Sicherungsketten gegen absinken der Hydraulik,  Anhängungsvorrichtung incl.Kupplungskugel ISO 50, Gebrauchsanweisung einschließlich der Konformitätserklärung

  • Modell: URBAN TR110
  • Modell Typ:110
  • Bezeichnung:TR110 D4,1 HZ
  • Im Angebot ab:20.04.2018
  • Lieferzeit:4 Wochen

Modell Varianten

Photo Name
URBAN TR110 mit Vorrichtung für Big-Bags 4 Wochen
URBAN TR110 mit Bandförderer 2,6 m zur Seite 4 Wochen
URBAN TR110 mit Bandförderer 2,6 m nach Hinten 4 Wochen
URBAN TR110 mit klappbaren Seitenförderband 4,1 Meter 4 Wochen
URBAN TR110 mit schwenkbaren Förderband 2,6 Meter 4 Wochen
URBAN TR110 mit klappbaren und schwenkbaren Förderband 4,1 Meter 4 Wochen
URBAN TR110 mit Doppelvorrichtung für Netzsäcke 4 Wochen
Gewicht (kg): 870
Max. Durchmesser weiches frisches Holz (Kiefer): 120 mm
Max. Durchmesser hartes frisches Holz (Eiche, Hainbuche): 100 mm
Max. Durchmesser hartes trockenes Holz (Eiche, Hainbuche): 80 mm
Max. Abmessungen des Prismas (Fichte): 100 x 100 mm
Max. Abmessungen des Brettes (Fichte): 280 x 40 mm
Hackschnitzelgröße (nicht einstellbar): 7 - 22 cm
Öffnung der Hackvorrichtung: 290 x 290 mm
Eingangsöffnung des Trichters: 800 x 600 mm
Maximale Leistungsfähigkeit: 80 Säcke pro Stunde
Kategorie der Dreipunktaufhängung: 2
Maximale Drehzahl des Kardans: 1000 / min.
Minimale Traktorleistung: 50 ps
Optimale Traktorleistung: 70 ps und mehr
Einstellbarer (ausziehbarer) Rahmen des Holzhackers: Ja - 3 Stellungen
Ausziehbare Beine: Ja
Anzahl von Hackschnitzmessern: 6
Lücke zwischen Hackschnitzmesserschneide: ca 0,1 mm
Messerlebensdauer zum nächsten Schleifen: 150 - 800 m3 von Hackgut
Überlastschutz: Überlastkupplung
Abmessungen in Transportposition (Länge x Breite x Höhe): 160x187x132 cm
Abmessungen in Arbeitsposition (Länge x Breite x Höhe): 160x253x124 cm
Verpackungs Abmessungen (Länge x Breite x Höhe): 160x187x147 cm
Hackschnitzausgang: Doppelabsackvorrichtung
Sicherheitsketten gegen Fallen der Traktorhydraulik: Ja
Schlepptau für Lastwagen: Ja - klassisch + Kugel ISO 50
Video von Youtube:

Bandförderer

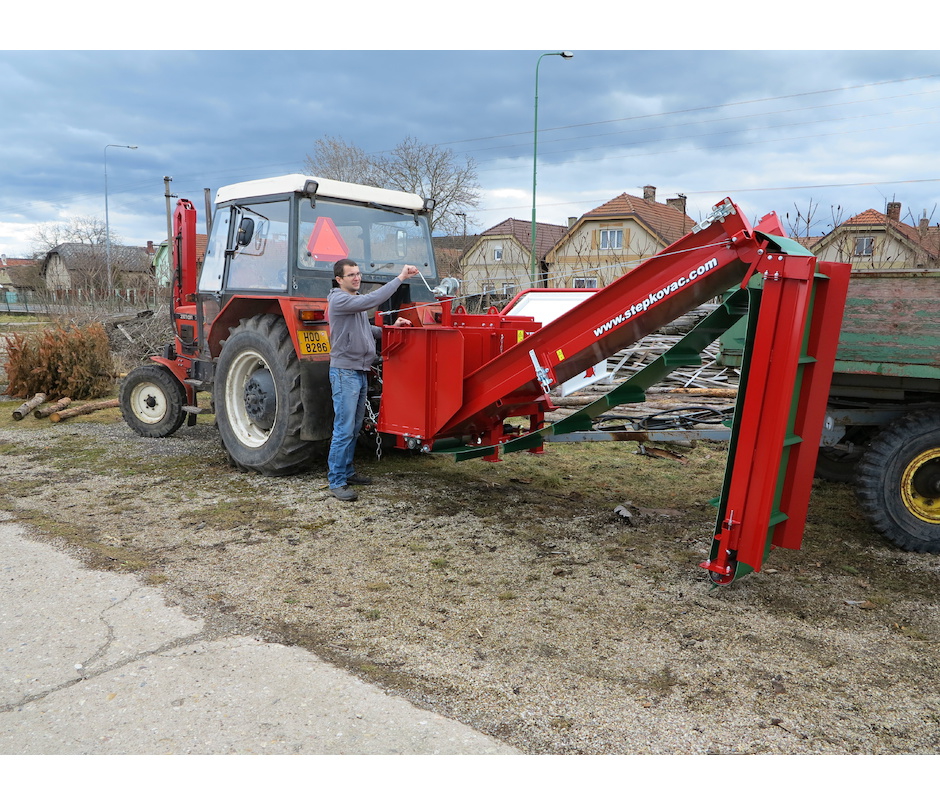

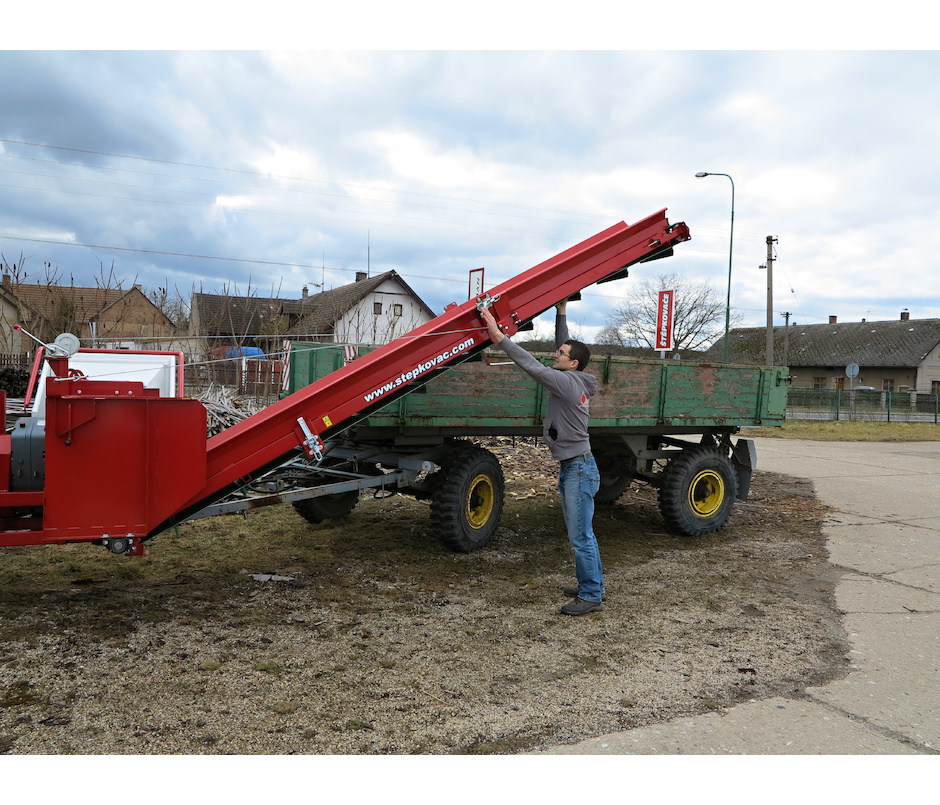

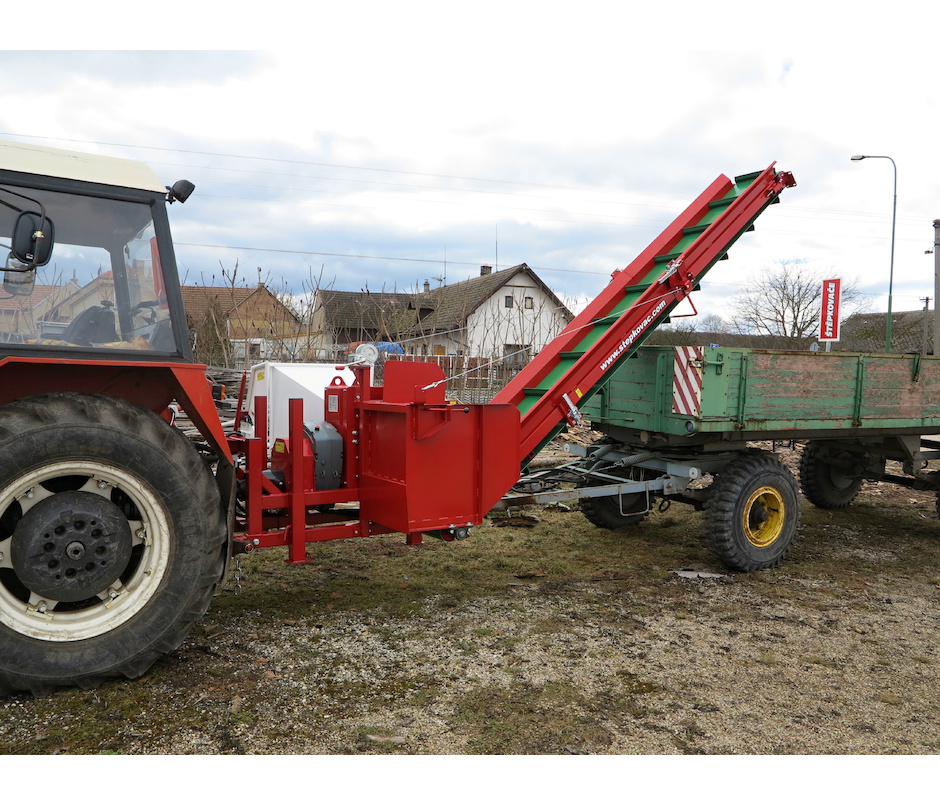

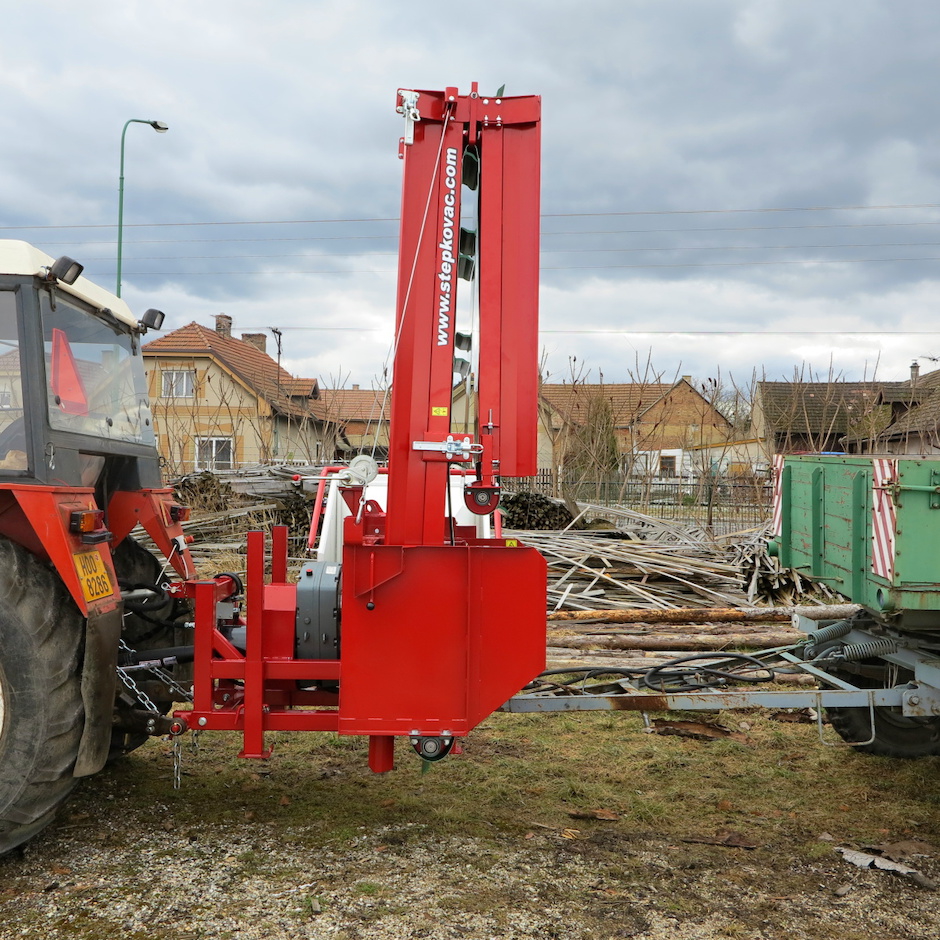

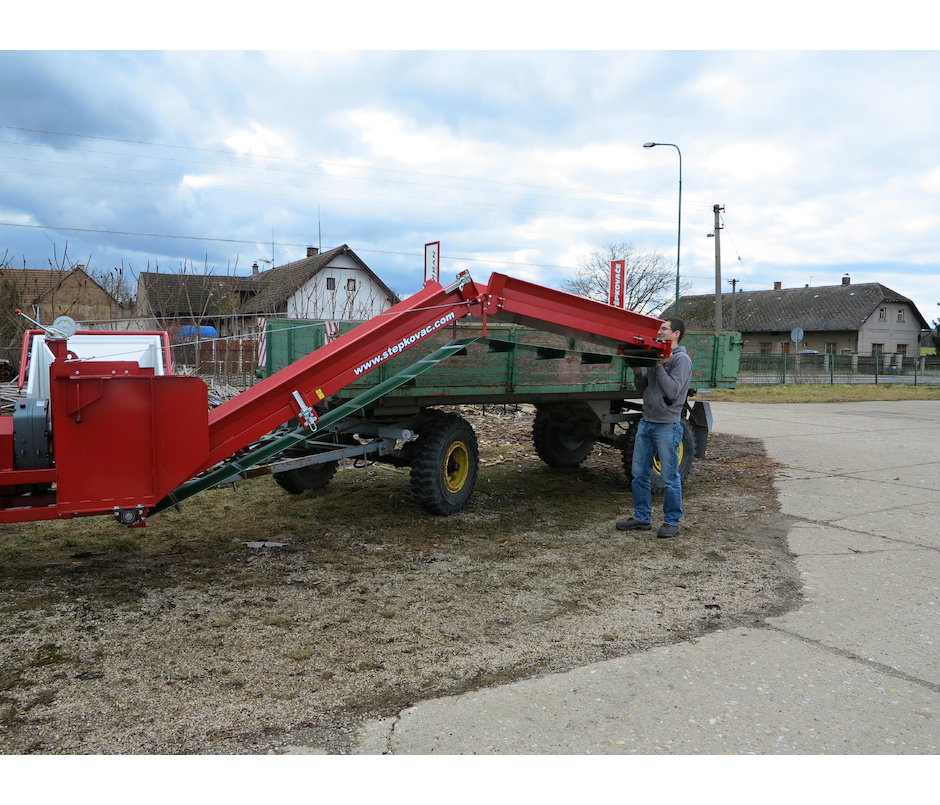

Der 2-teilige faltbarer Förderer wird von einem drehzahlgeregelten Hydraulikmotor angetrieben. Durch Drehzahlregelung des Hydromotors kann die Bandgeschwindigkeit geändert werden, um den Abstand vom Ende des Förderers, wo das Hackgut fällt, zu bestimmen. Die Neigung des Förderers ist mittels einer Winde einstellbar. Während des Transports wird der Förderer gefaltet und in eine vertikale Position angehoben. Als optionales Zubehör ist es möglich, am Ende des Förderers eine Doppelvorrichtung für Netzsäcke mit einem Stützbein zu anbringen. Die Vorrichtung ist mit vier verbunden Schrauben befestigt und Montage dauert nur wenige Minuten.



Trichter

Der Trichter besteht aus einem Festteil und Klappteil. Daher benötigt der Holzhacker in der Transportstellung weniger Platz in der Breite – er übersteigt nicht die Konturen des Traktors, die für eine Fahrt in dem Wald zwischen den Bäumen wichtig ist. In der Arbeitsstellung wird der Trichter durch das Umklappen des Klappteils verlängert. Der verlängerten Trichter sorgt für bessere Führung der Äste und Sicherheit des Personals. Darüber hinaus wird der Trichter mit Sicherheitsabschaltung am Rahmen ausgestattet mit einem Endschalter, der an den Traktoren angeschlossen werden kann, um den Motor oder die Zapfwelle des Traktors zu stoppen, wenn der Anhängerrahmen gedrückt wird. Der Trichter ist horizontal, was im Vergleich zu dem vertikalen oder schiefen Trichter stark Einführen von langen Ästen erleichtert. Die Oberflächenbehandlung der gesamten Maschine wird mit Pulverfarbe ausgeführt.



Anschluss an den Traktor

Die minimale empfohlene Leistung des Traktors beträgt 50 PS. Die optimale Leistung des Traktors beträgt 70 PS oder mehr. Ein Traktor mit dieser Leistung kann mit einer niedrigen Geschwindigkeit während des Hackens laufen (ca. 1300 pro Minute an dem Motor). Die Traktorgröße muss proportional zum Gewicht des Holzhackers sein. Die Zapfwelle des Traktors ist an 1000 Umdrehungen pro Minute eingeschaltet. (Sie kann auch an 540 Umdrehungen pro Minute eingeschaltet werden, aber bei langsameren Geschwindigkeiten, der Vorschub der Äste funktioniert schlechter.) Der Antrieb wird über eine Kardanwelle mit Überlastkupplung auf ein Drehmoment von 1600 Nm gesichert. Wenn ein zu dicker Ast eingezogen wird, wird die Kupplung abgeschaltet und dies schützt den Traktor und auch den Holzhacker vor Überlastung.



Schwungrad

Um die auf die Kardanwelle und das Traktorgetriebe übertragenen Stöße zu reduzieren, kann ein Schwungrad am Holzhacker montiert werden. Standardmäßig liefern wir den Holzhacker ohne Schwungrad. Das Schwungrad kann als optionales Zubehör bestellt werden.



Einstellbarer Rahmen

Der einstellbare Schieberahmen des Holzhackers ermöglicht, den Holzhacker an verschiedene Typen der Traktoren anzuschließen, zugleich einen optimalen Winkel der Kardanwelle zu sichern.

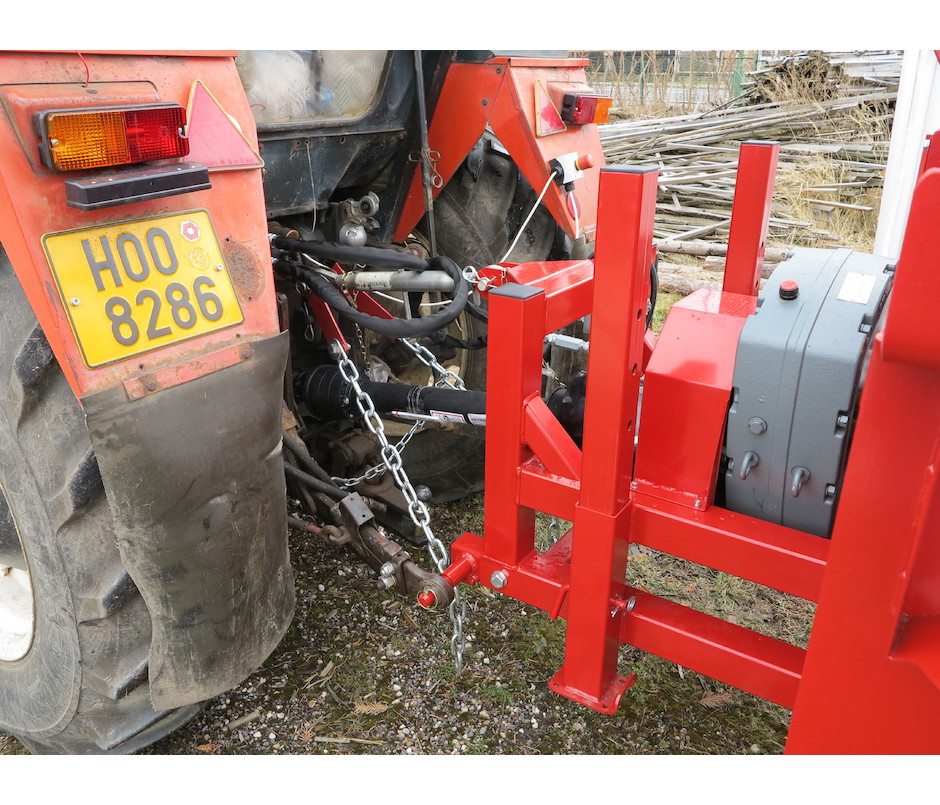

Sicherungsketten / Ausziehbare Beine

Bei der Arbeit muss der Holzhacker auf die Traktorhydraulik angehoben werden, um die optimale Arbeitshöhe zu erreichen. Bei der Arbeitshöhe kann der Holzhacker mit den Sicherungsketten gesichert werden, oder er kann auf zwei verstellbare Beine auf den Boden gelegt werden. Die Sicherungsketten und verstellbare Beine sind Teil des Holzhackers.



Hackvorrichtung

Die Hackvorrichtung arbeitet nach dem Prinzip der zwei gegenläufigen Wellen mit Messern. Kein Vorschub ist nötig, die Holzhackermesser schieben automatisch die Zweige selbst ein. Der Durchgangsspalt zwischen den Wellen beträgt 110 mm. Die Holzhackermesser sind in die Nuten in den Wellen eingesteckt und mit vier Schrauben befestigt. Wir fertigen die Messer aus hochwertigem Werkzeugstahl und sie können wieder geschliffen werden. Nach dem Schleifen wird unter das Messer die Unterlage gelegt, so dass zwischen die Messerschneiden wieder ein kleiner Spalt (etwa 0,1 mm) ist. Die Unterlagen sind in verschiedenen Stärken erhältlich. Ein Schleifen wird normalerweise das Messer um 0,5 bis 0,8 mm reduzieren. Die Messer produzieren 100 bis 500 m3(etwa 1500-8000 RaschelSäcke)  von Hackgut bis zum nächsten Schleifen. es liegt daran, wie viele Fremdteile (Sand, Kies) in den Holzhacker geraten. Jedes Messer kann bis um 4 mm abgeschliffen werden, dann muss es ersetzt werden.



Aufhängung für einen Rollwagen

Der Holzhacker ist mit einer Anhängevorrichtung für den Anschluss eines Rollwagens mit einem Höchstgewicht von 2000 kg ausgestattet. Der Rollwagen kann an einem klassischen Aufhängung oder ISO 50 Kugel befestigt werden.
