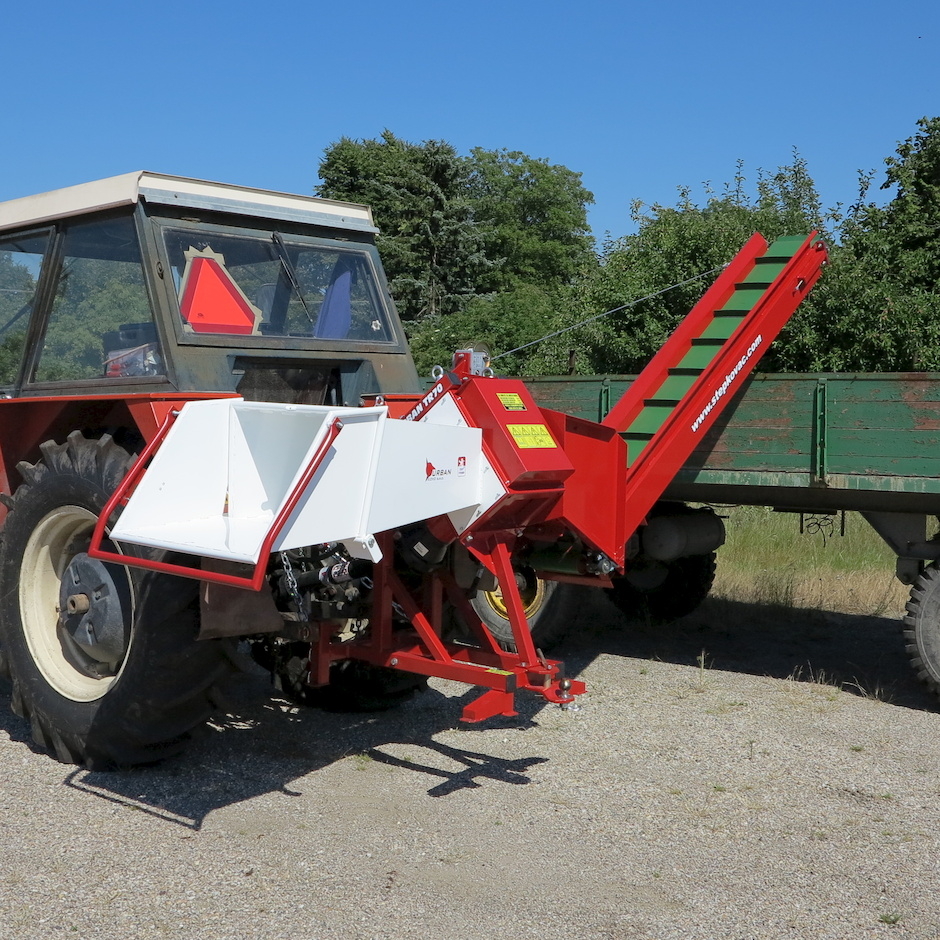

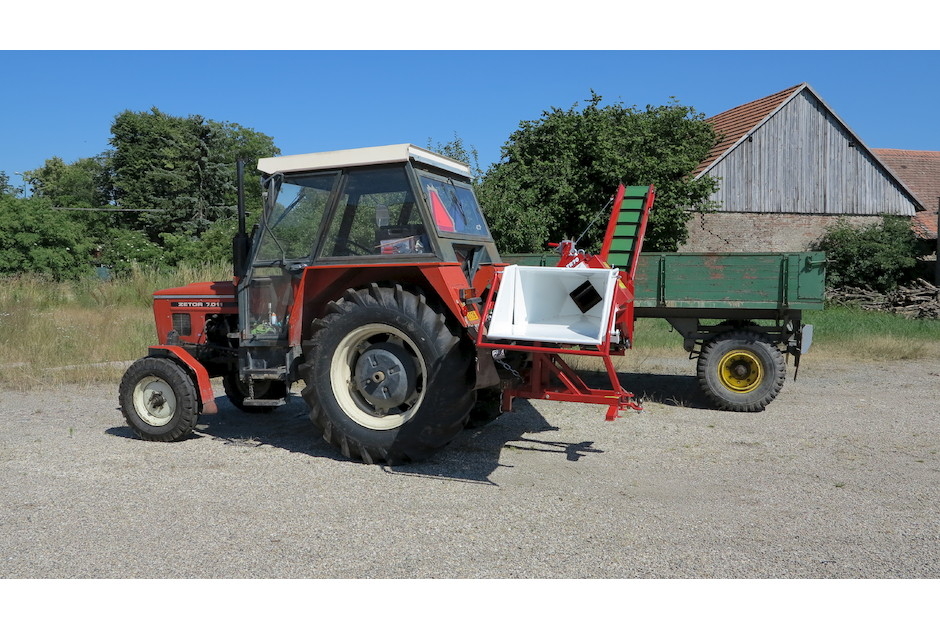

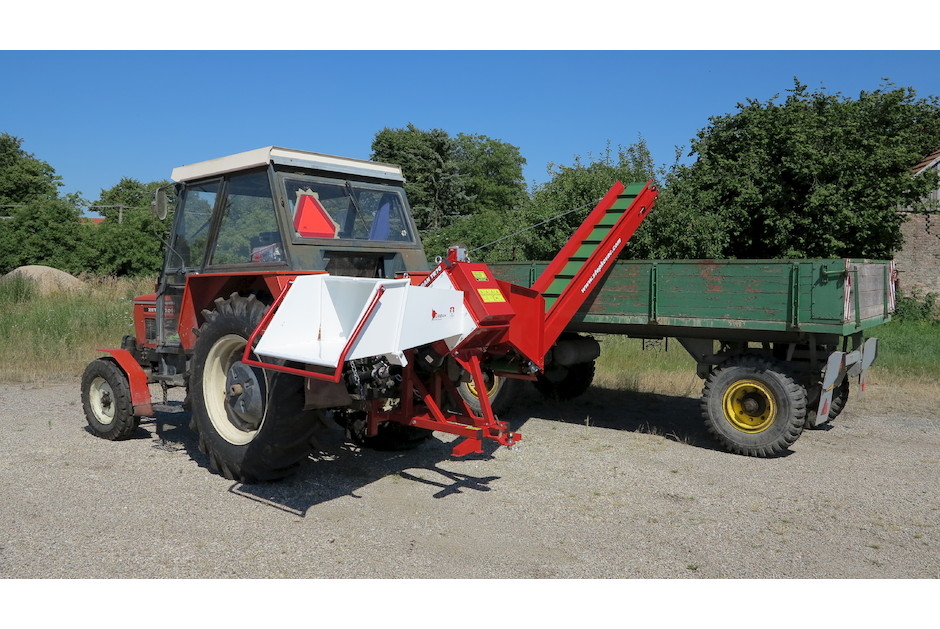

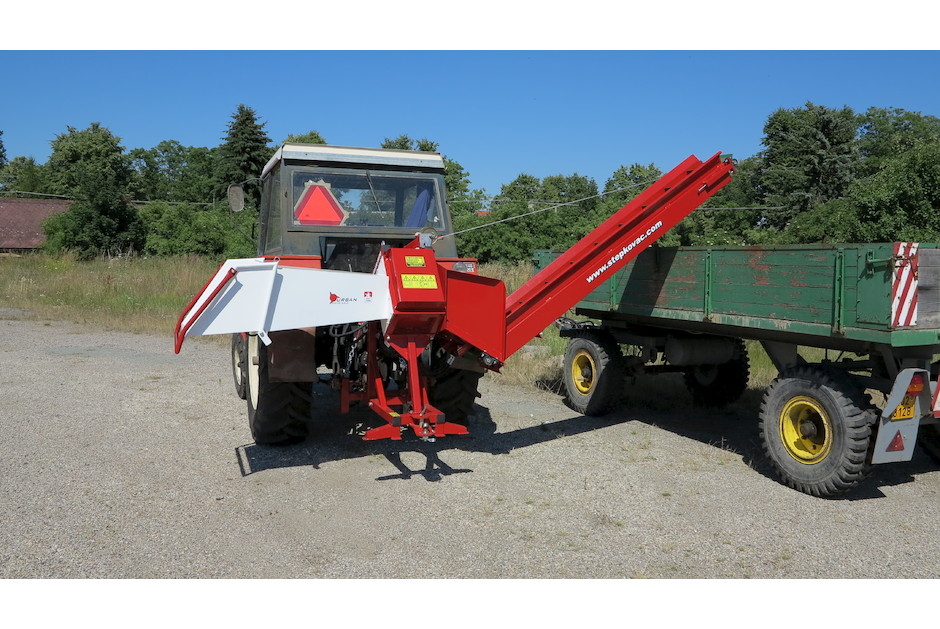

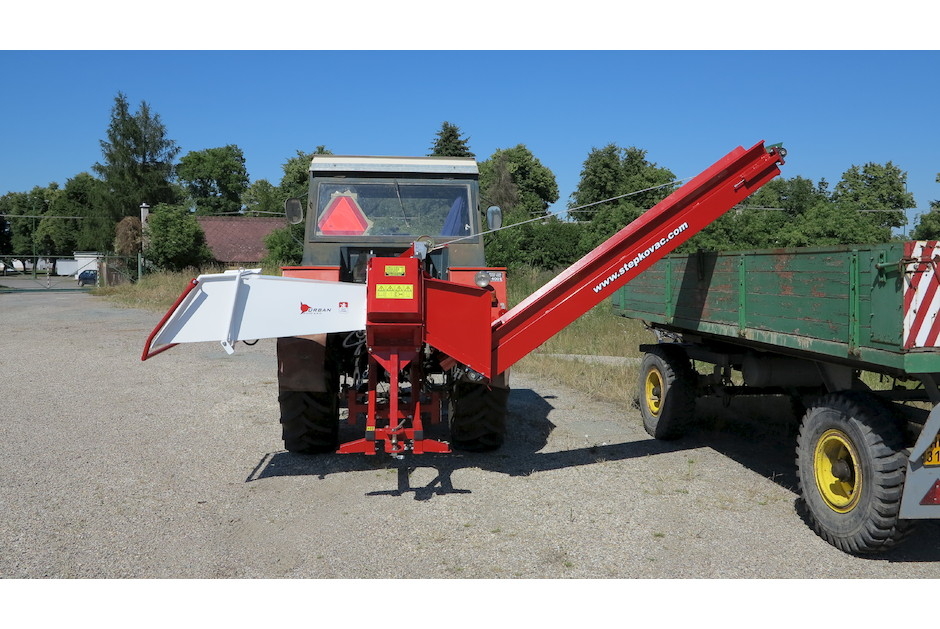

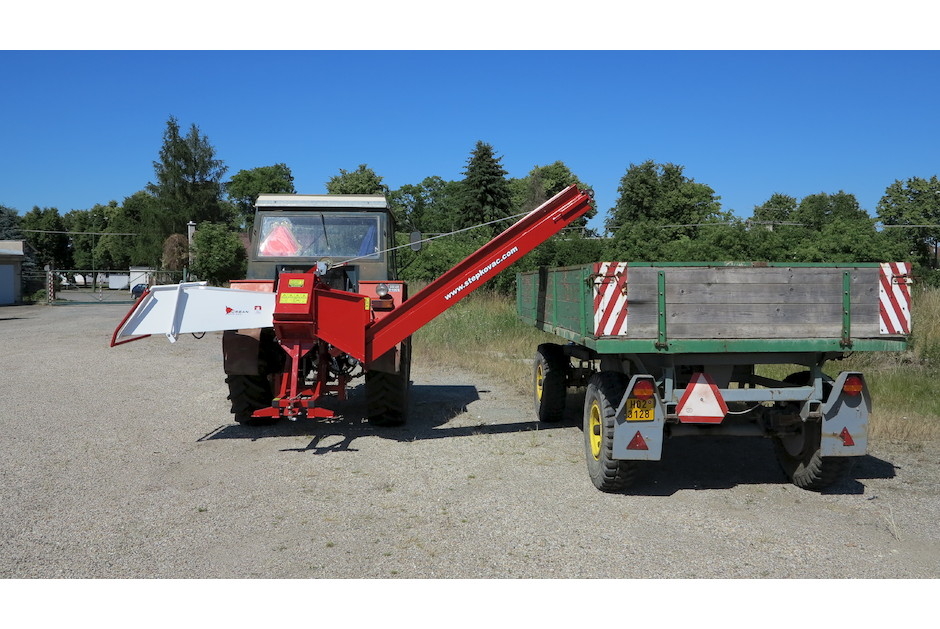

URBAN TR70 mit Bandförderer 2,6 m zur Seite

Holzhacker URBAN TR70 ist an der Dreipunktschlepptau eines Traktors getragen. Optimale Leistung des Traktors beträgt 50 PS oder mehr, die minimale Leistung beträgt 30 PS. Der Antrieb muss durch eine Kardanwelle mit Überlastkupplung besorgt werden (ist nicht Teil der Maschine – Sie können es in der Sektion Zubehör finden). Um die Stöße auf die Kardanwelle und ins Getriebe des Traktors zu verringern, ist es möglich, ein Schwungrad für den Holzhacker zu bestellen.

BIS ZU EINEM DURCHMESSER VON 80 MM

Die Lieferung enthält:  Sicherungsketten gegen absinken der Hydraulik,  Anhängungsvorrichtung incl.Kupplungskugel ISO 50, Gebrauchsanweisung einschließlich der Konformitätserklärung

  • Modell: URBAN TR70
  • Modell Typ:70
  • Bezeichnung:TR70 D2,6HB
  • Im Angebot ab:14.07.2016
  • Lieferzeit:4 Wochen

Modell Varianten

Photo Name
URBAN TR70 mit Vorrichtung für Big-Bags 4 Wochen
URBAN TR70 mit Bandförderer 2,1 m zur Seite 4 Wochen
URBAN TR70 mit Bandförderer 2,6 m nach Hinten 4 Wochen
URBAN TR70 Simple mit einfacher Vorrichtung für Netztsäcke 4 Wochen
URBAN TR70 mit klappbaren Hinterförderband 3,4 Meter 4 Wochen
URBAN TR70 mit Doppelvorrichtung für Netzsäcke 4 Wochen
Gewicht (kg): 340
Max. Durchmesser weiches frisches Holz (Kiefer): 80 mm
Max. Durchmesser hartes frisches Holz (Eiche, Hainbuche): 65 mm
Max. Durchmesser hartes trockenes Holz (Eiche, Hainbuche): 50 mm
Max. Abmessungen des Prismas (Fichte): 60 x 60 mm
Max. Abmessungen des Brettes (Fichte): 190 x 20 mm
Hackschnitzelgröße (nicht einstellbar): 6 - 13 cm
Öffnung der Hackvorrichtung: 200 x 200 mm
Eingangsöffnung des Trichters: 700 x 400 mm
Maximale Leistungsfähigkeit: 60 Säcke pro Stunde
Kategorie der Dreipunktaufhängung: 1 und 2
Maximale Drehzahl des Kardans: 540 / min.
Minimale Traktorleistung: 30 ps
Optimale Traktorleistung: 50 ps und mehr
Einstellbarer (ausziehbarer) Rahmen des Holzhackers: Ja - 3 Stellungen
Anzahl von Hackschnitzmessern: 6
Lücke zwischen Hackschnitzmesserschneide: ca 0,1 mm
Messerlebensdauer zum nächsten Schleifen: 100 - 500 m3 von Hackgut
Abmessungen in Transportposition (Länge x Breite x Höhe): 100 x 179 x 133 cm
Abmessungen in Arbeitsposition (Länge x Breite x Höhe): 100 x 225 x 133 cm
Verpackungs Abmessungen (Länge x Breite x Höhe): 100 x 179 x 148 cm
Hackschnitzausgang: Doppelabsackvorrichtung
Sicherheitsketten gegen Fallen der Traktorhydraulik: Ja
Schlepptau für Lastwagen: Ja - klassisch + Kugel ISO 50
Video von Youtube:

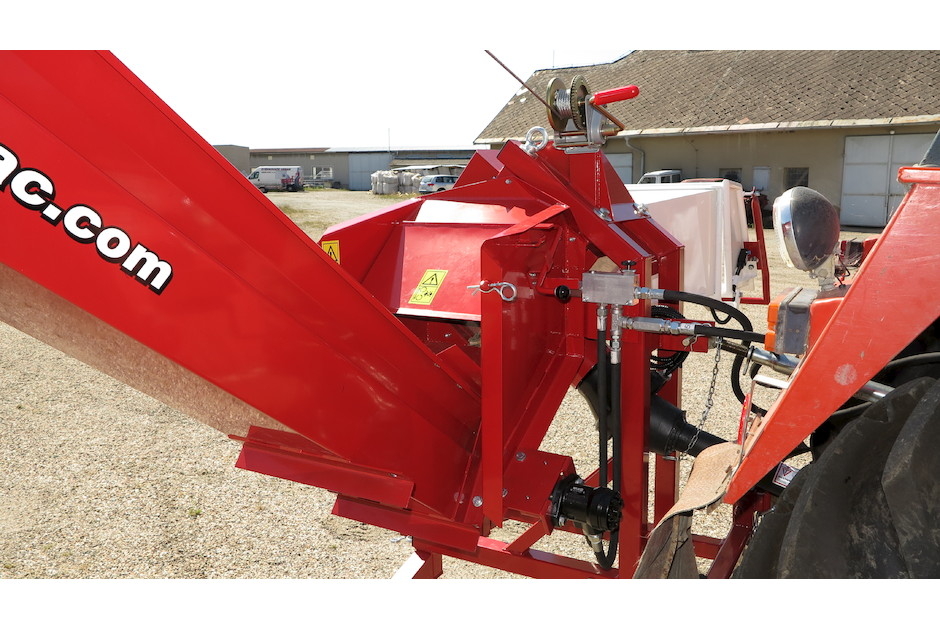

Bandförderer

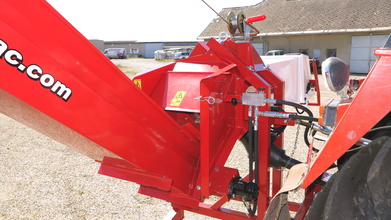

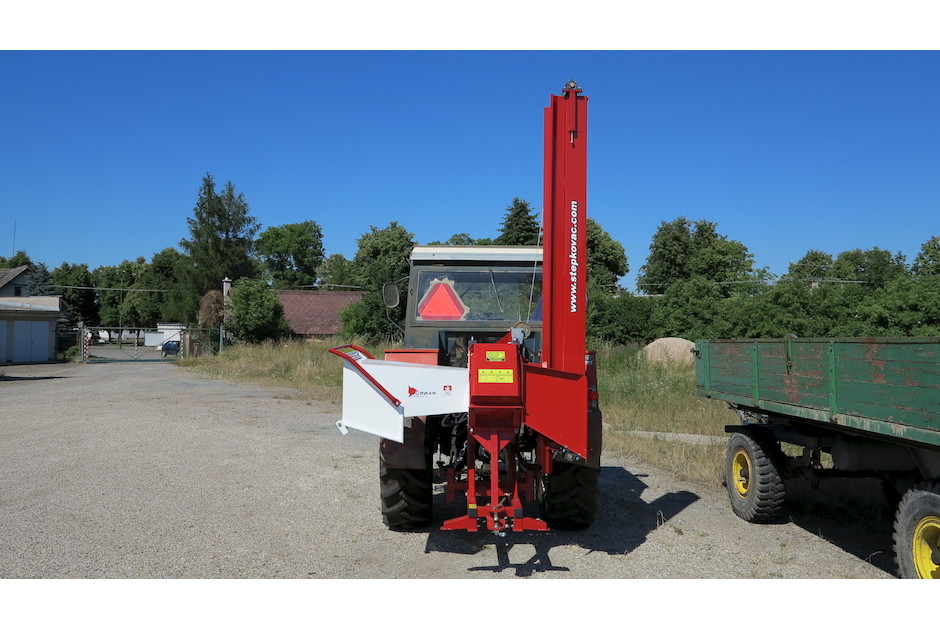

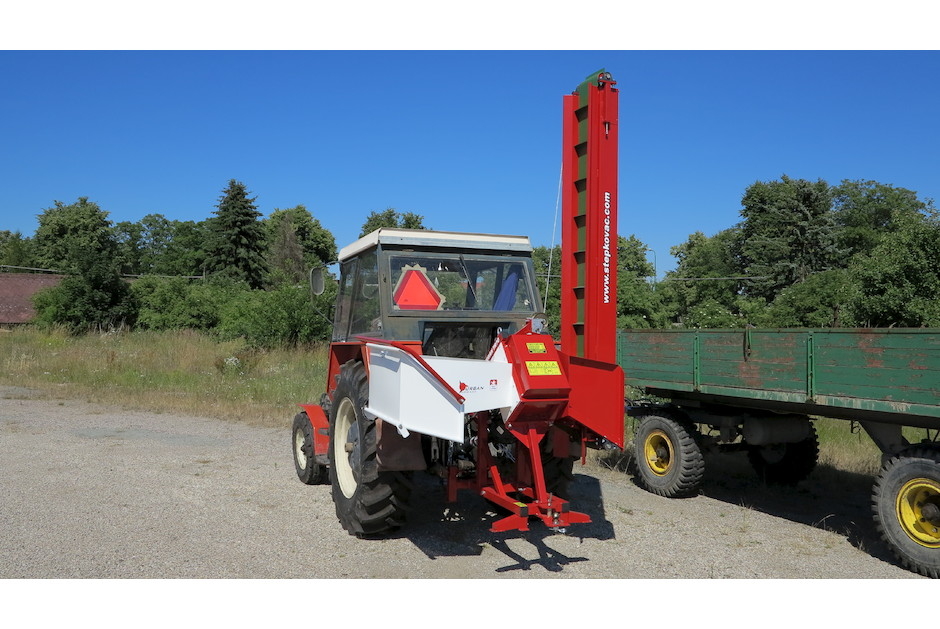

Der Förderer wird von einem drehzahlgeregelten Hydraulikmotor angetrieben. Durch Drehzahlregelung des Hydromotors kann die Bandgeschwindigkeit geändert werden, um den Abstand vom Ende des Förderers, wo das Hackgut fällt, zu bestimmen. Die Neigung des Förderers ist mittels einer Winde einstellbar. Beim Transport ist der Förderer in eine senkrechte Position angehoben. Als optionales Zubehör ist es möglich, am Ende des Förderers eine Doppelvorrichtung für Netzsäcke mit einem Stützbein zu anbringen. Die Vorrichtung ist mit vier verbunden Schrauben befestigt und Montage dauert nur wenige Minuten.

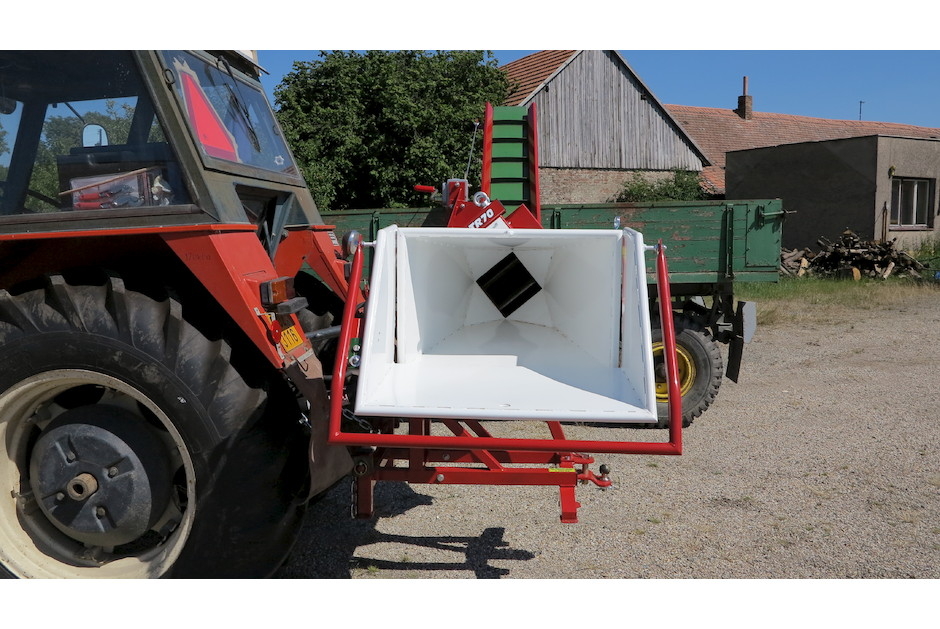

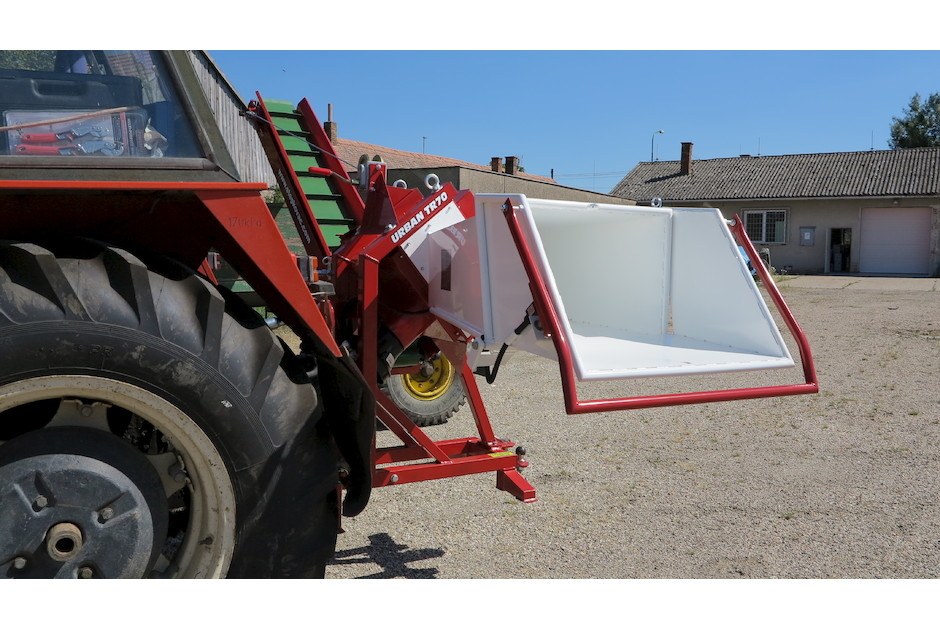

Trichter

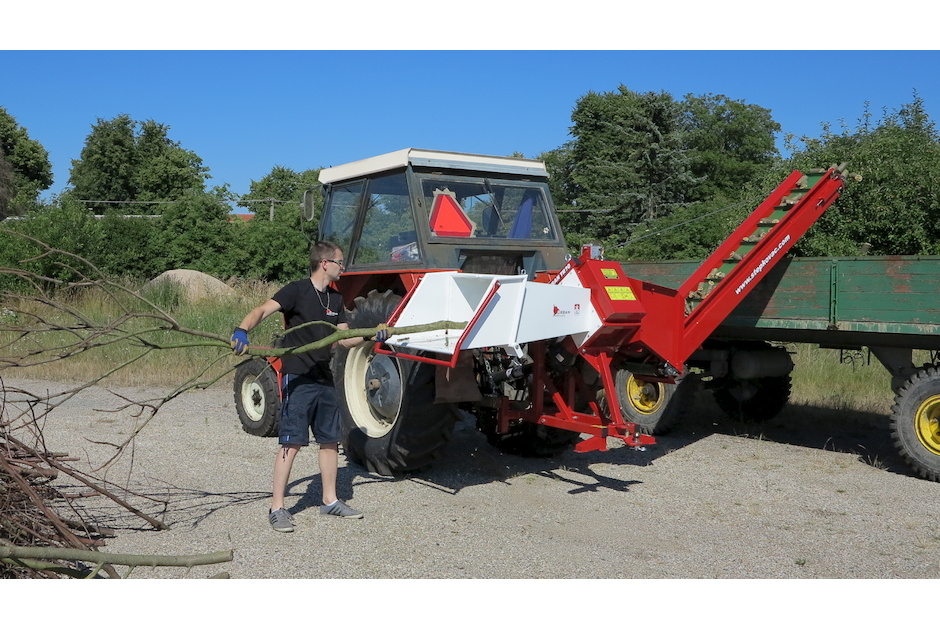

Der Trichter besteht aus einem Festteil und Klappteil. Daher benötigt der Holzhacker in der Transportstellung weniger Platz in der Breite – er übersteigt nicht die Konturen des Traktors, die für eine Fahrt in dem Wald zwischen den Bäumen wichtig ist. In der Arbeitsstellung wird der Trichter durch das Umklappen des Klappteils verlängert. Der verlängerten Trichter sorgt für bessere Führung der Äste und Sicherheit des Personals. Darüber hinaus wird der Trichter mit Sicherheitsabschaltung am Rahmen ausgestattet mit einem Endschalter, der an den Traktoren angeschlossen werden kann, um den Motor oder die Zapfwelle des Traktors zu stoppen, wenn der Anhängerrahmen gedrückt wird. Der Trichter ist horizontal, was im Vergleich zu dem vertikalen oder schiefen Trichter stark Einführen von langen Ästen erleichtert. Die Oberflächenbehandlung der gesamten Maschine wird mit Pulverfarbe ausgeführt.



Anschluss an den Traktor

Die minimale empfohlene Leistung des Traktors beträgt 30 PS. Die optimale Leistung des Traktors beträgt 50 PS oder mehr. Ein Traktor mit dieser Leistung kann mit einer niedrigen Geschwindigkeit während des Hackens laufen (ca. 1300 pro Minute an dem Motor). Die Zapfwelle des Traktors ist an 540 Umdrehungen pro Minute eingeschaltet. Die resultierende Arbeitsgeschwindigkeit der Hackvorrichtung beträgt dann etwa 350 pro Minute. Der Antrieb muss über eine Kardanwelle mit Überlastkupplung mit eingestellten Drehmoment von 1600 Nm gesichert werden. Wenn ein zu dicker Ast eingezogen wird, wird die Kupplung durchdrehen und dies schützt den Traktor und auch den Holzhacker vor Überlastung.



Schwungrad

Um die auf die Kardanwelle und das Traktorgetriebe übertragenen Stöße zu reduzieren, kann ein Schwungrad am Holzhacker montiert werden. Standardmäßig liefern wir den Holzhacker ohne Schwungrad. Das Schwungrad kann als optionales Zubehör bestellt werden.



Einstellbarer Rahmen

Der einstellbare Schieberahmen des Holzhackers ermöglicht, verschiedene Typen der Traktoren anzuschließen, während die optimalen Winkel des Kardans beibehalten werden (20° und 20°).



Sicherungsketten

Bei der Arbeit und Fahren ist der Holzhacker auf die Hydraulik des Traktors immer in der gleichen Arbeitshöhe (nicht auf dem Boden) angehoben. Um den Holzhacker in dieser Position zu sichern, verwenden wir die mit dem Holzhacker gelieferten Sicherungsketten.

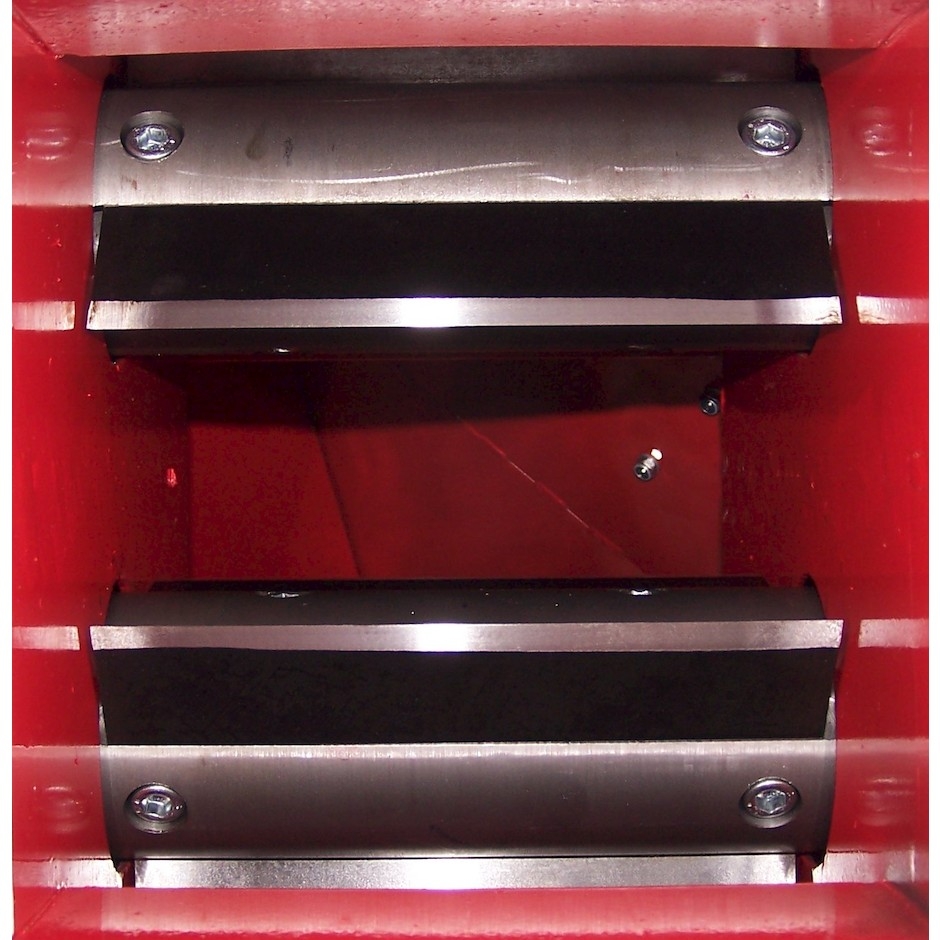

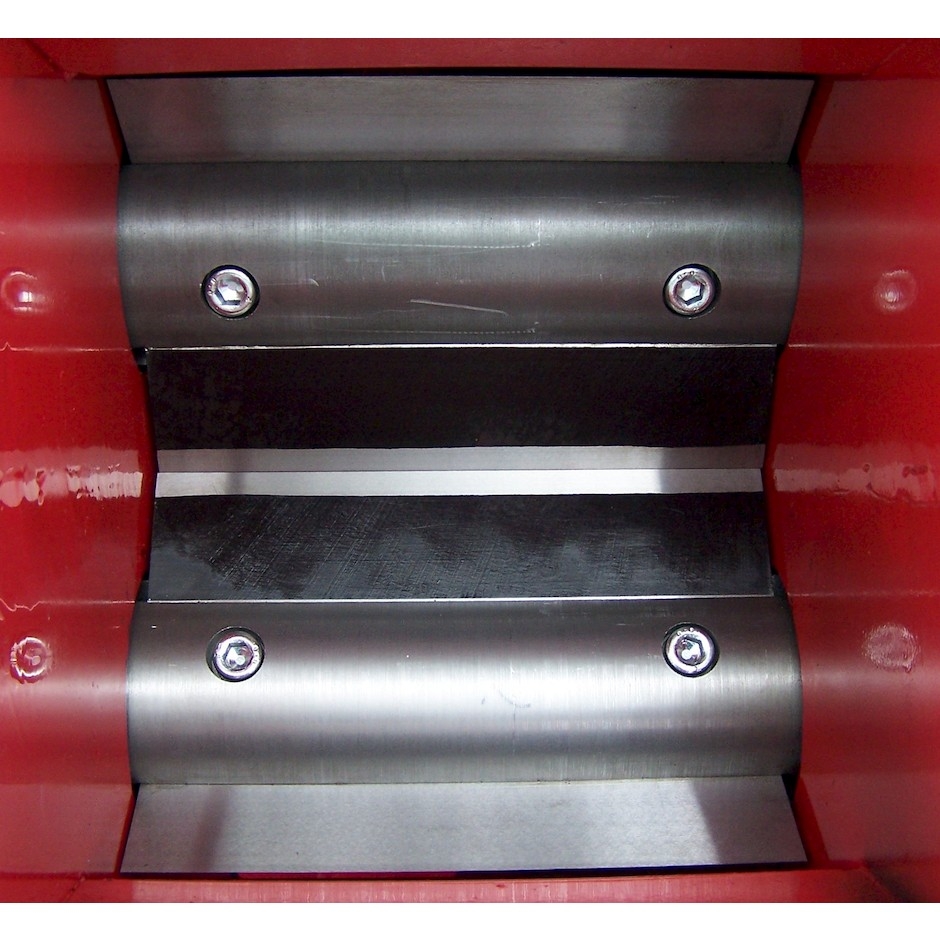

Hackvorrichtung

Die Hackvorrichtung arbeitet nach dem Prinzip der zwei gegenläufigen Wellen mit Messern. Das Gehackte Material wird von den Holzhackermessern automatisch weitergeschoben. Der Durchgangsspalt zwischen den Wellen beträgt 70 mm. Die Holzhackermesser sind in die Nuten in den Wellen eingesteckt und mit zwei Schrauben befestigt. Wir produzieren die Messer aus hochwertigem Werkzeugstahl und diese können geschliffen werden. Nach jedem Schleifen wird unter das Messer eine Unterlage gelegt, so dass zwischen die Messerschneiden wieder ein kleiner Spalt (etwa 0,1 mm) ist. Die Unterlagen sind in verschiedenen Stärken erhältlich. Beim schleifen wird normalerweise das Messer um 0,5 bis 0,8 mm reduzieren. Die Messer haben eine vorgesehene Leistungsdauer 100 bis 500 m3(etwa 1500-8000 RaschelSäcke)  vom Hackgut, bis zum nächsten Schleifen. Es ist abhängig, wie viele Fremdteile (Sand, Kies) in den Holzhacker geraten. Jedes Messer kann bis um 4 mm abgeschliffen werden, dann muss es ersetzt werden.

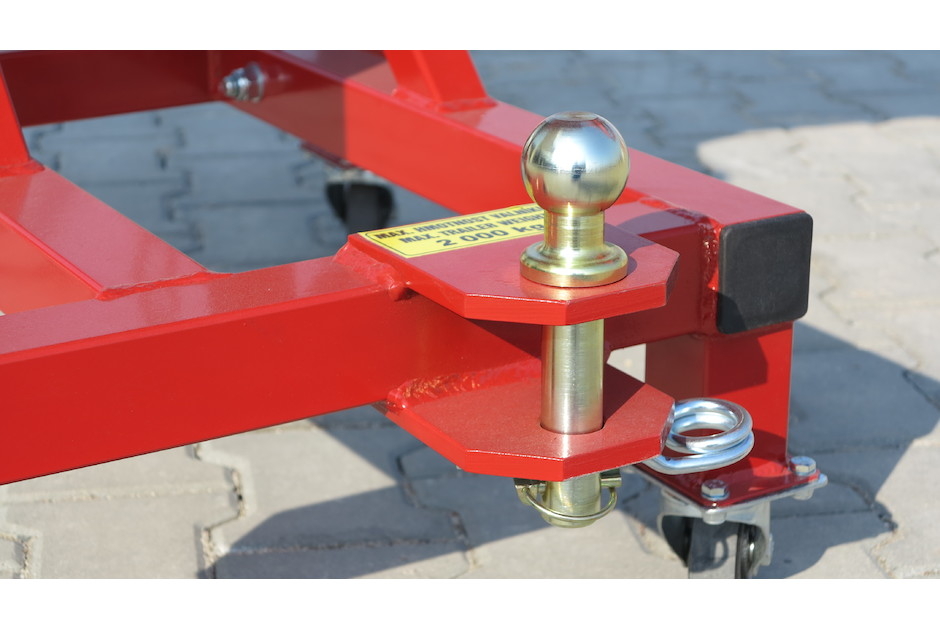

Aufhängung für einen Rollwagen

Der Holzhacker ist mit einer Anhängevorrichtung für den Anschluss eines Rollwagens mit einem Höchstgewicht von 2000 kg ausgestattet. Der Rollwagen kann an einem klassischen Aufhängung oder ISO 50 Kugel befestigt werden.



Štěpkovač TR70 je chráněn průmyslovým vzorem číslo 34840.
