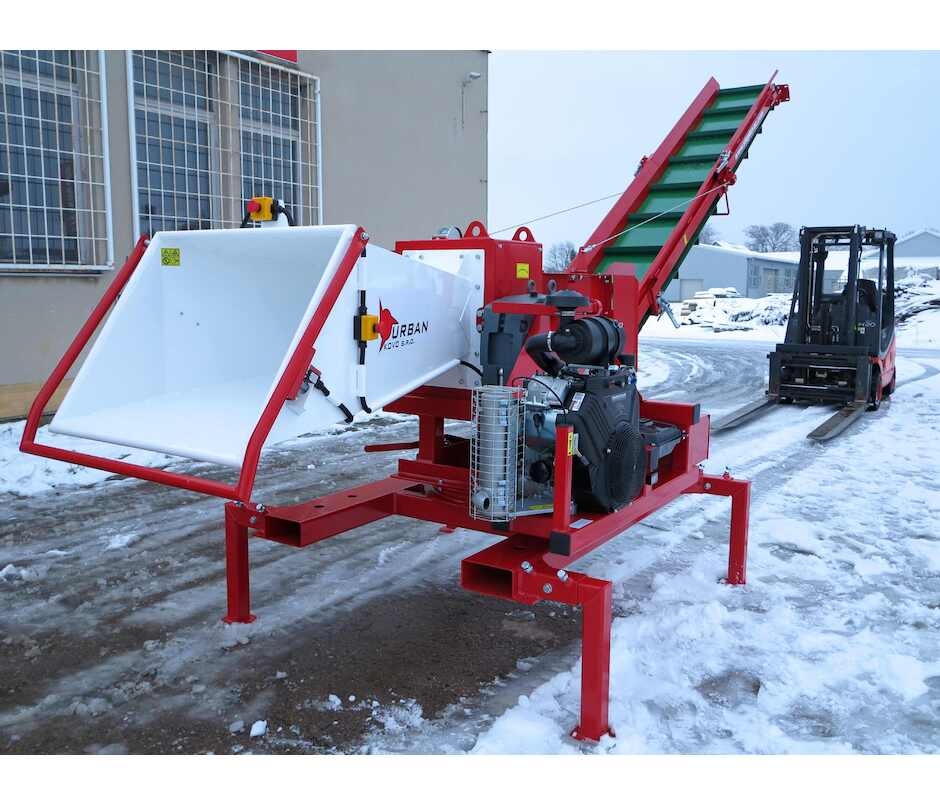

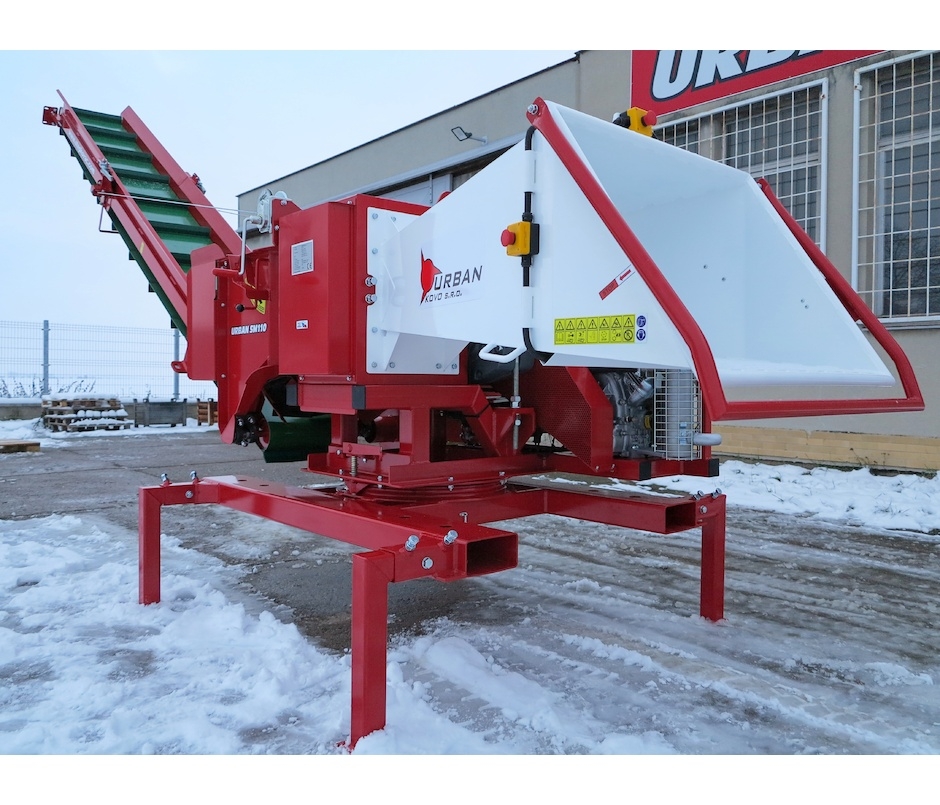

URBAN SM110 mit Drehscheibe und klappbaren Förderband 4,1 Meter

Motor

Der Holzhacker wird von einem 35 PS Briggs & Stratton VANGUARD Viertakt-Benzinmotor angetrieben. Der Motor hat einen elektrischen Anlasser, Schmieranzeiger und Motorstundenrechner. Die Kapazität des Kraftstofftanks beträgt 15 Liter und ist mit einer Kraftstoffmengenanzeige ausgestattet. Vom Motor wird die Leistung durch die Keilriemen zum Getriebe mit Öl, die die Hackvorrichtung antreibt, übertragen.

Rahmen

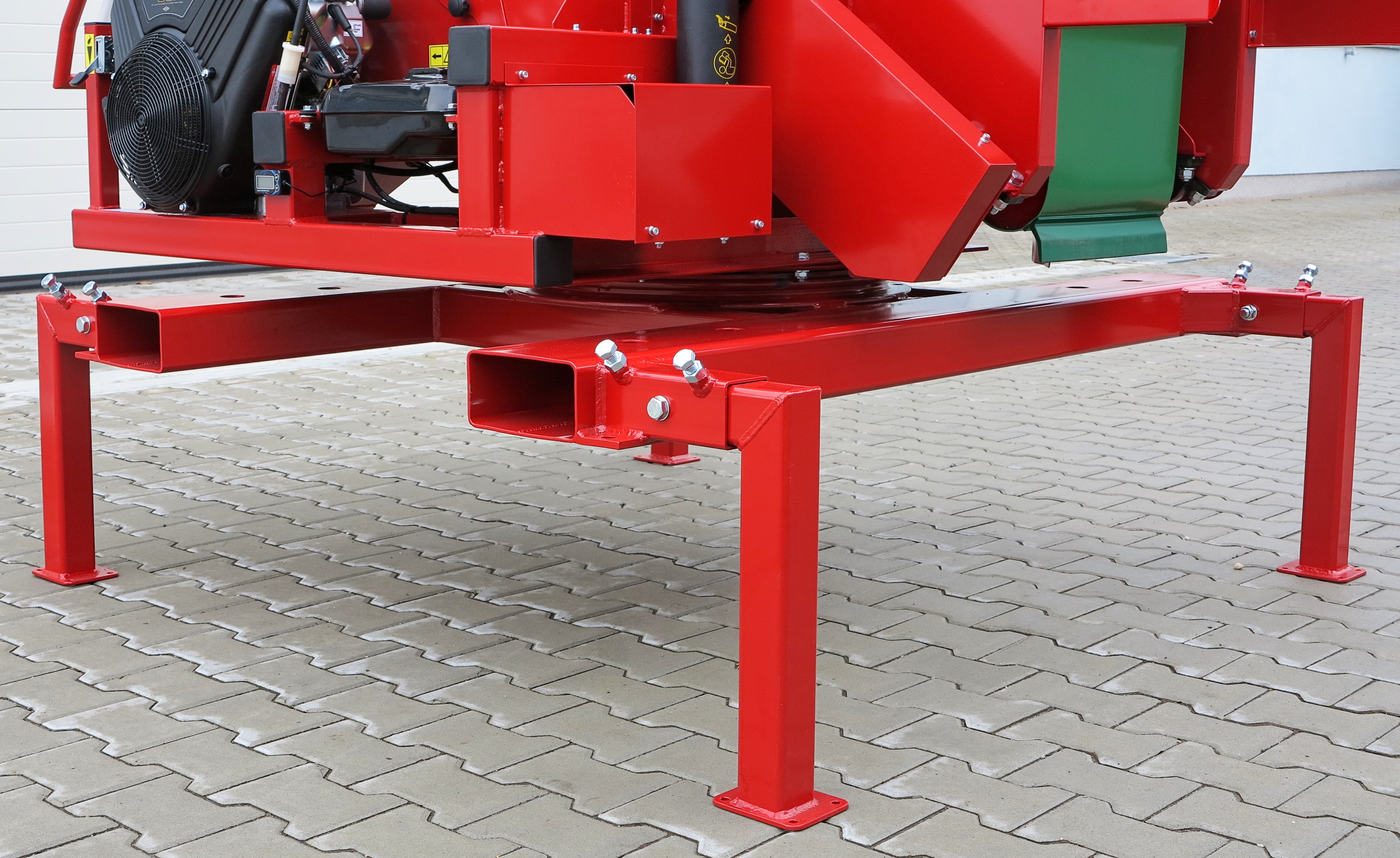

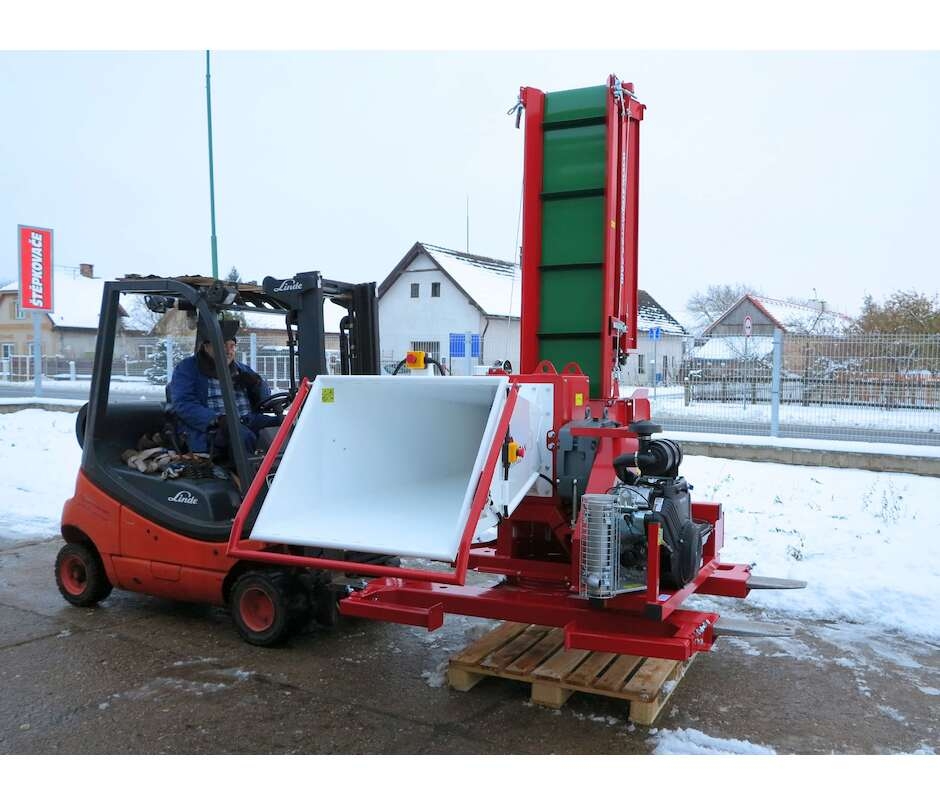

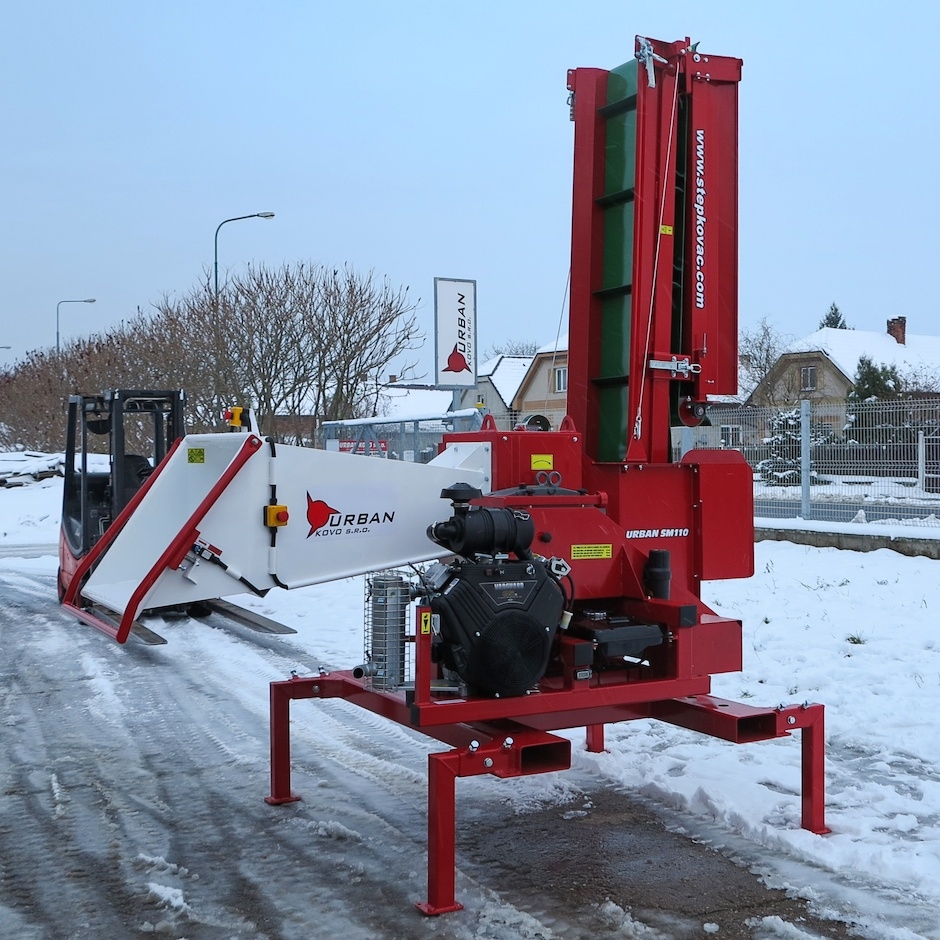

Der Rahmen SM100 mit Drehscheibe ist mit vier klappbaren Stützfüßen ausgestattet. Der untere Teil des Rahmens ist für den Transport mit einem Gabelstapler ausgelegt – zwei große Rechteckrohre verfügen über Öffnungen mit den Innenmaßen 190 × 90 mm (siehe technische Zeichnung).

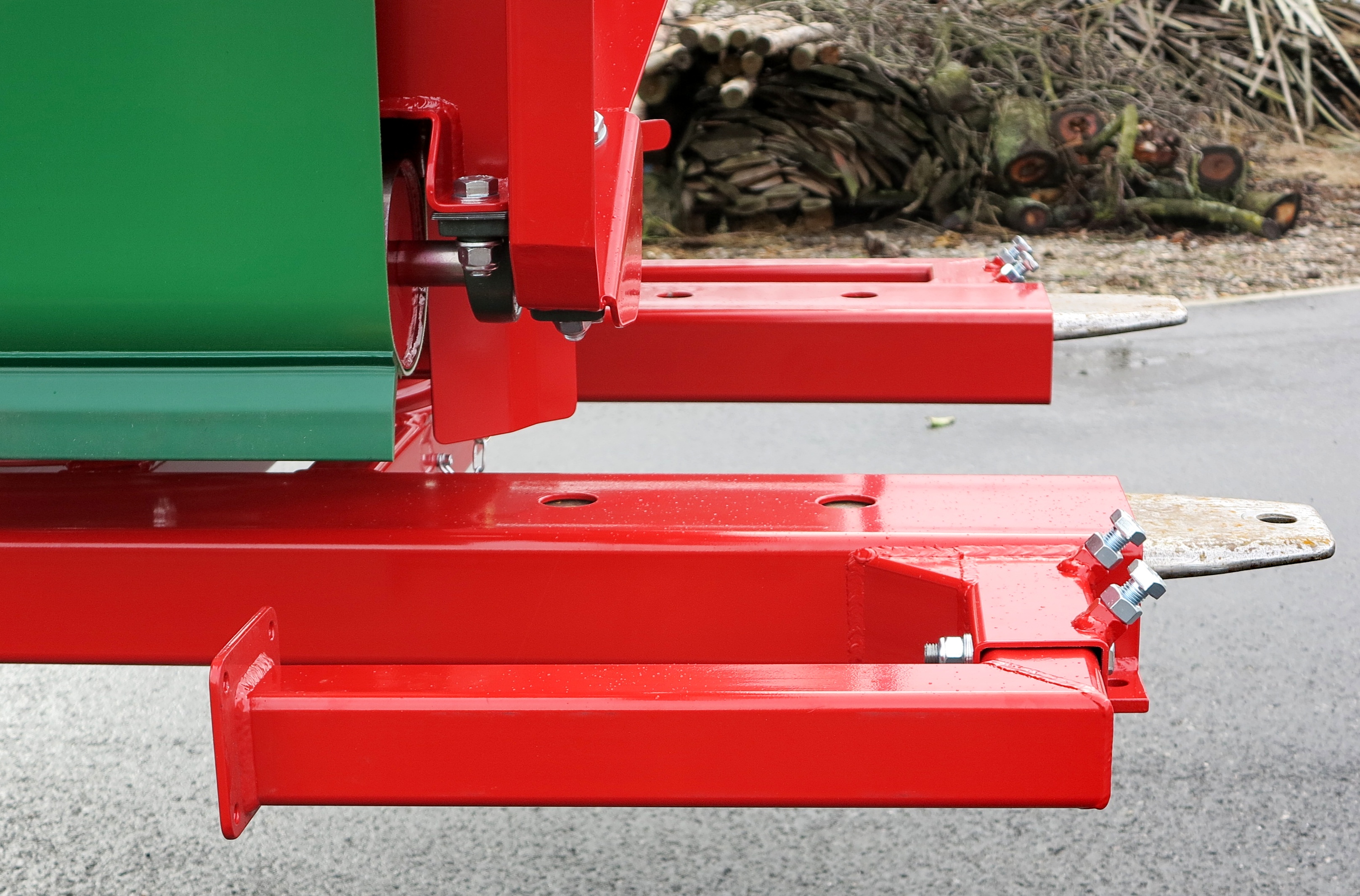

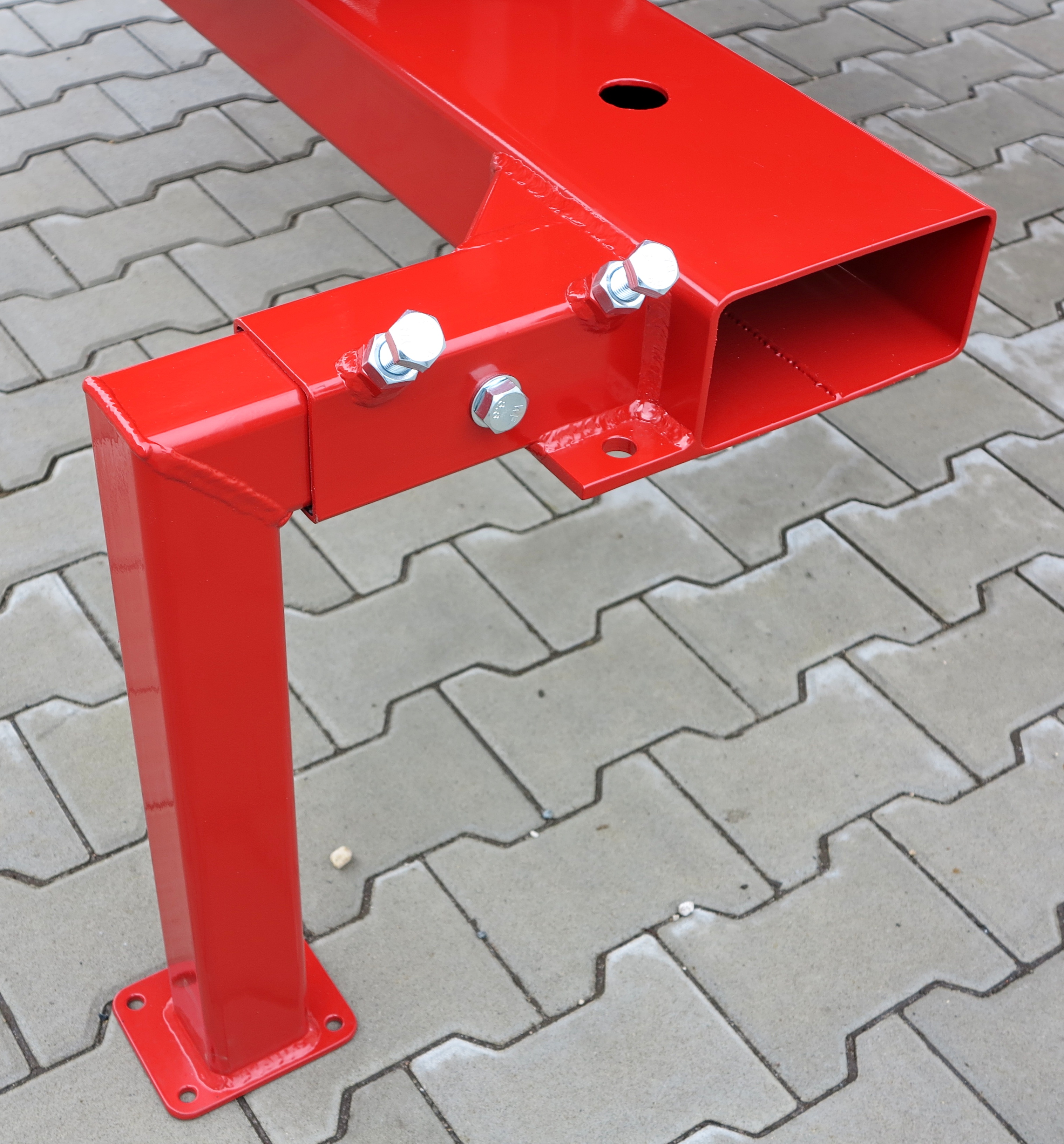

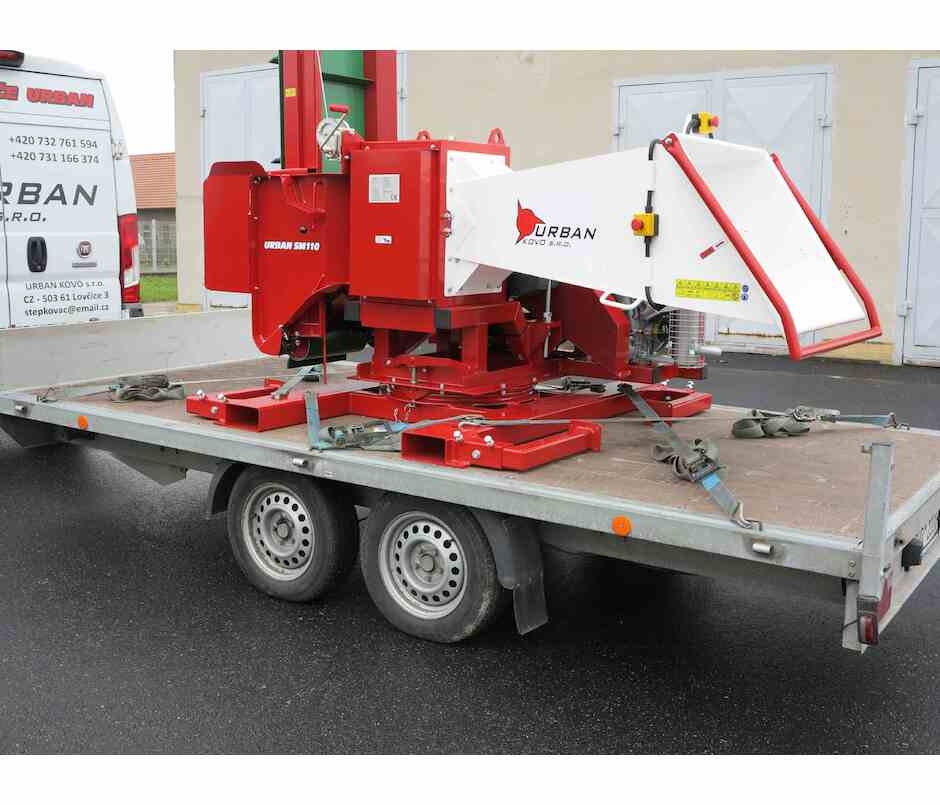

Dank der klappbaren Stützfüße kann der SM110 entweder stationär betrieben werden – durch Ausklappen der Stützfüße und Aufstellen der Maschine – oder auf einem Anhänger montiert werden.

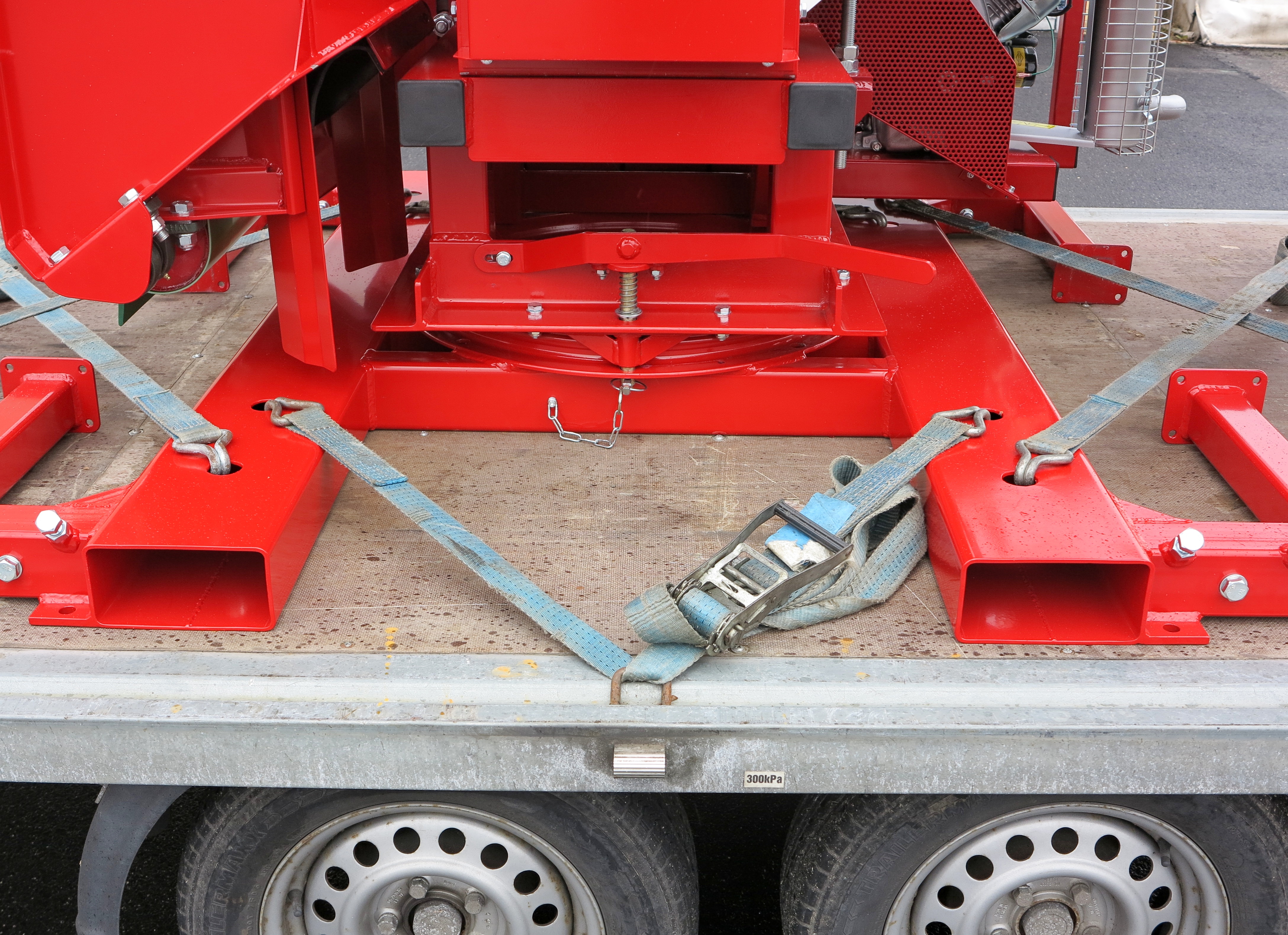

Der Rahmen ist mit vier Bohrungen zur Verschraubung der Maschine versehen, alternativ kann die Maschine mit Spanngurten gesichert werden. Die Gesamtmaße der Grundfläche sind in der technischen Zeichnung angegeben.

Zwei Aufhängeösen an der Oberseite der Maschine können auch für die Handhabung verwendet werden.

Drehscheibe

Der Holzhacker ist auf einem Rahmen über einer 360° Drehscheibe montiert. Die Drehscheibe ist in 8 Positionen fixierbar je nach 45°.

Trichter

Der Trichter ist lang genug, um die Sicherheit zu gewährleisten und ist mit einem Sicherheitsschalterrahmen ausgestattet. Wenn der Auslöserahmen gedrückt wird, stoppt der Motor. Der Trichter befindet sich horizontal, was das Einführen von langen Ästen im Vergleich zum senkrechten oder schrägen Trichter wesentlich erleichtert. Die Oberflächenbehandlung der gesamten Maschine wird mit Pulverfarbe ausgeführt.

Bandförderer

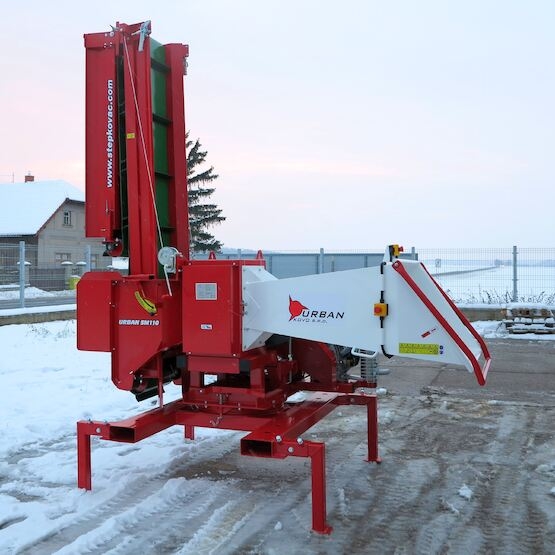

Der Förderer wird von einem Riemenantrieb angetrieben. Die Neigung des Förderers ist mittels einer Winde einstellbar. Während des Transports wird der Förderer gefaltet und in eine vertikale Position angehoben. Als optionales Zubehör ist es möglich, am Ende des Förderers eine 1 m lange Rutsche (das Hackgut fällt dank der Rutsche weiter auf die Ladefläche) oder eine Doppelvorrichtung für Netzsäcke mit einem Stützbein zu anbringen. Die Vorrichtung ist mit vier verbunden Schrauben befestigt und Montage dauert nur wenige Minuten.

Überlastschutz

Gegen die Überlastung wird der Holzhacker durch einen Keilriemenantrieb geschützt. Wenn ein zu dicker Ast eingezogen wird, wird der Riemen durchlaufen und der Motor gestoppt. Wenn dies geschieht, bleiben die Messer des Holzhackers im Ast gebissen. Der Hebel, der mit dem Holzhacker geliefert wird, wird verwendet, um ihn zu lösen. Durch Drehen des Hebels in die Gegenrichtung wird der Ast gelöst.

Hackvorrichtung

Die Hackvorrichtung arbeitet nach dem Prinzip der zwei gegenläufigen Wellen mit Messern. Kein Vorschub ist nötig, die Holzhackermesser schieben automatisch die Zweige selbst ein. Der Durchgangsspalt zwischen den Wellen beträgt 110 mm. Die Holzhackermesser sind in die Nuten in den Wellen eingesteckt und mit vier Schrauben befestigt. Wir fertigen die Messer aus hochwertigem Werkzeugstahl und sie können wieder geschliffen werden. Nach dem Schleifen wird unter das Messer die Unterlage gelegt, so dass zwischen die Messerschneiden wieder ein kleiner Spalt (etwa 0,1 mm) ist. Die Unterlagen sind in verschiedenen Stärken erhältlich. Ein Schleifen wird normalerweise das Messer um 0,5 bis 0,8 mm reduzieren. Die Messer produzieren 100 bis 500 m³(etwa 1500-8000 RaschelSäcke)  von Hackgut bis zum nächsten Schleifen. es liegt daran, wie viele Fremdteile (Sand, Kies) in den Holzhacker geraten. Jedes Messer kann bis um 4 mm abgeschliffen werden, dann muss es ersetzt werden.
