URBAN SMH110 mit Bandförderer 2,6 m

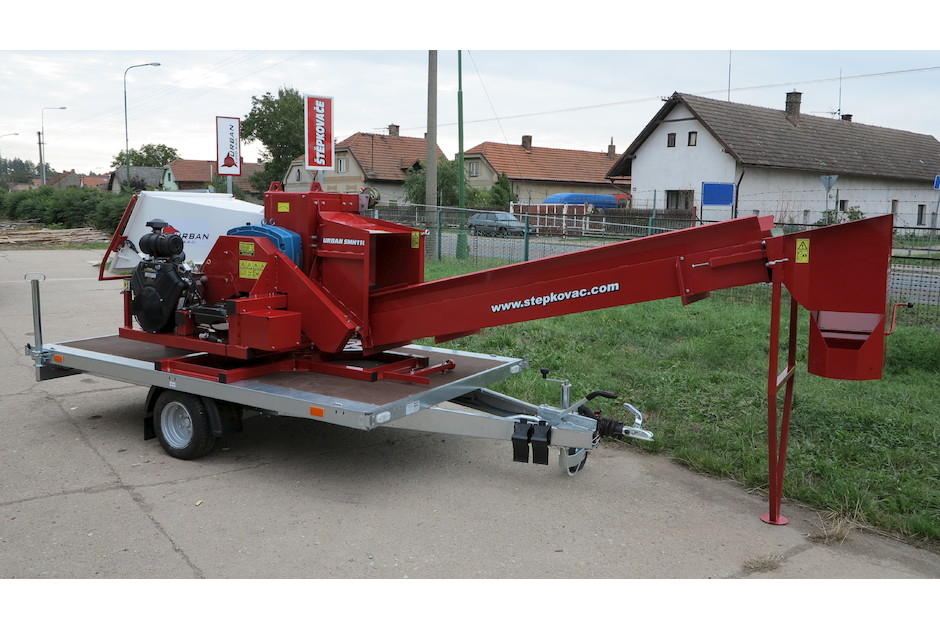

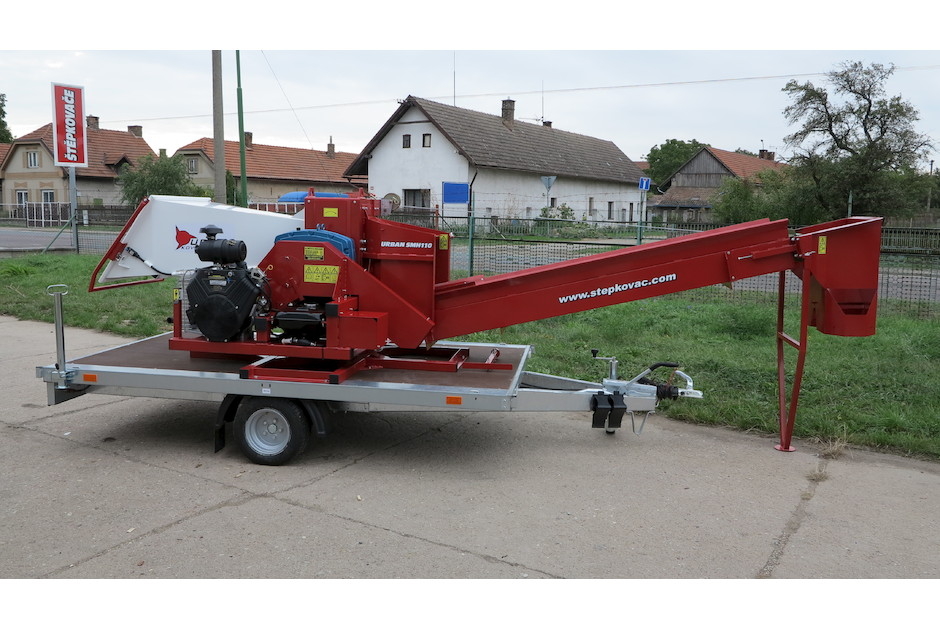

Holzhacker URBAN SMH110 ist mobil und leistungsfähig. Es wird von einem 35 PS Briggs & Stratton VANGUARD Motor angetrieben. SMH110 ein Straßenfahrwerk mit dem Kfz-Kennzeichen für den einfachen Transport an einem beliebigen Ort. Holzhacker ist auf dem Anhänger auf einem 360° Drehkranz platziert.

BIS ZU EINEM DURCHMESSER VON 120 MM

Die Lieferung enthält:  Elektrischer Anlasser mit Baterie, Motorstundenzähler, Gebrauchsanweisung einschließlich der Konformitätserklärung, Fahrzeugbrief zum Anhänger.

  • Modell: URBAN SMH110
  • Modell Typ:110
  • Bezeichnung:SMH110 D2,6
  • Im Angebot ab:03.07.2016
  • Lieferzeit:2 Wochen
Gewicht: 1250 kg
Max. Durchmesser weiches frisches Holz (Kiefer): 120 mm
Max. Durchmesser hartes frisches Holz (Eiche, Hainbuche): 100 mm
Max. Durchmesser hartes trockenes Holz (Eiche, Hainbuche): 80 mm
Max. Abmessungen des Prismas (Fichte): 100 x 100 mm
Max. Abmessungen des Brettes (Fichte): 280 x 40 mm
Hackschnitzelgröße (nicht einstellbar): 7 - 22 cm
Öffnung der Hackvorrichtung: 290 x 290 mm
Eingangsöffnung des Trichters: 800 x 600 mm
Arbeitsdrehzahl der Hackvorrichtung: 170 / min.
Maximale Leistungsfähigkeit: 10 m3/h
Motorleistung: 26,1 kW (35 ps)
Brennstoff: Natural 95
Tankinhalt: 15 l
Durchschnittsbrennstoffverbrauch: 3 - 4 l/h
Elektrischer Anlasser: Ja
Betriebsstundenzähler + Drehzahlmesser: Ja
Anzahl von Hackschnitzmessern: 6
Lücke zwischen Hackschnitzmesserschneide: ca 0,1 mm
Messerlebensdauer zum nächsten Schleifen: 150 - 800 m3 von Hackgut
Fahrgestell: Straßen mit Kfz-Kennzeichen
Reifengröße: 10"
Auflaufbremse: Ja
Drehscheibe zwischen den Holzhacker und den Anhänger: Ja - 8 Stellungen je 45°
Überlastschutz: Riemen durchlauf
Abmessungen in Transportposition (Länge x Breite x Höhe): 431 x 208 x 358 cm
Abmessungen in Arbeitsposition (Länge x Breite x Höhe): Abhängig von Position Bandförderers
Hackschnitzausgang: Förderband 2,6 m
Förderantrieb: Riemenantrieb
Höhe des Endes Förderers in einem Winkel von 30 °: 200 cm
Höhe des Endes Förderers in einem Winkel von 40 °: 237 cm
Video von Youtube:

Motor

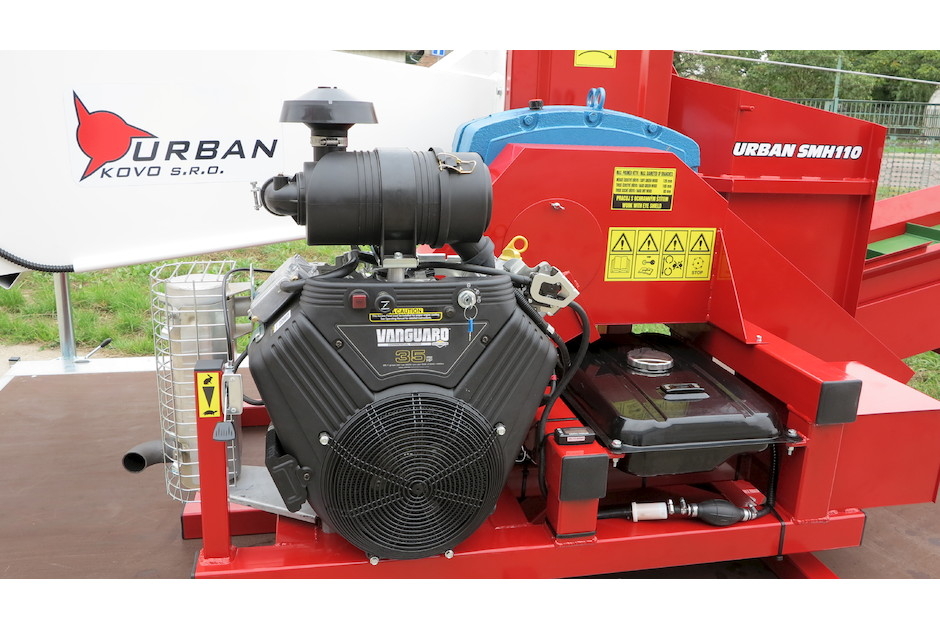

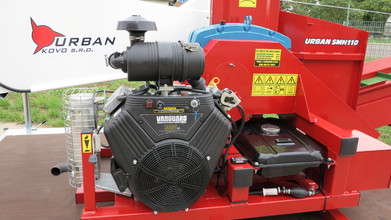

Der Holzhacker wird von einem 35 PS Briggs & Stratton VANGUARD Viertakt-Benzinmotor angetrieben. Der Motor hat einen elektrischen Anlasser, Schmieranzeiger und Motorstundenrechner. Die Kapazität des Kraftstofftanks beträgt 15 Liter und ist mit einer Kraftstoffmengenanzeige ausgestattet. Vom Motor wird die Leistung durch die Keilriemen zum Getriebe mit Öl, die die Hackvorrichtung antreibt, übertragen.

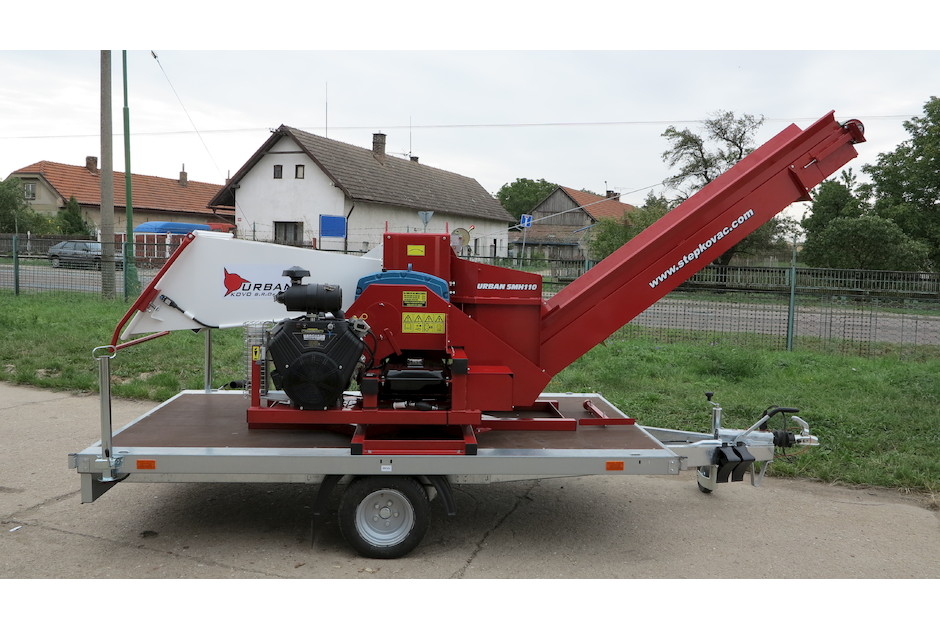

Straßenfahrwerk

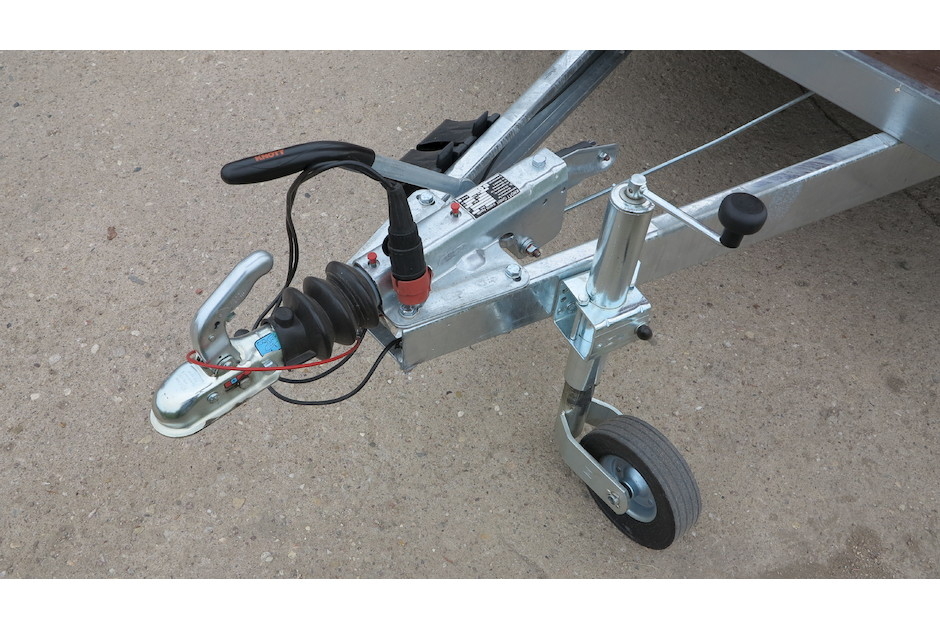

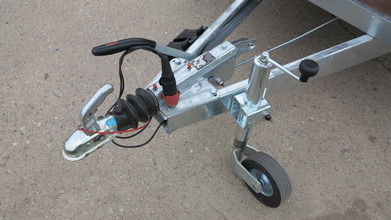

Der Holzhacker ist auf einem gebremsten Anhänger mit dem Kfz-Kennzeichen angebracht, der ein Schieberad auf der Vorderseite und zwei verstellbare Beine auf der Rückseite hat. Der Anhänger ist an der ISO 50 Kugel der Deichsel befestigt. Das Gesamtgewicht des Anhängers mit dem Holzhacker beträgt 1300 kg. Der Schwerpunkt der Maschine liegt leicht vor der Achse. Für die Fahrgarnitur mit die Gesamtgewicht von bis zu 3500 kg reicht die Fahrerlaubnis der Gruppe B (Gesamtgewicht der Zugmaschine bis zu 2200 kg).

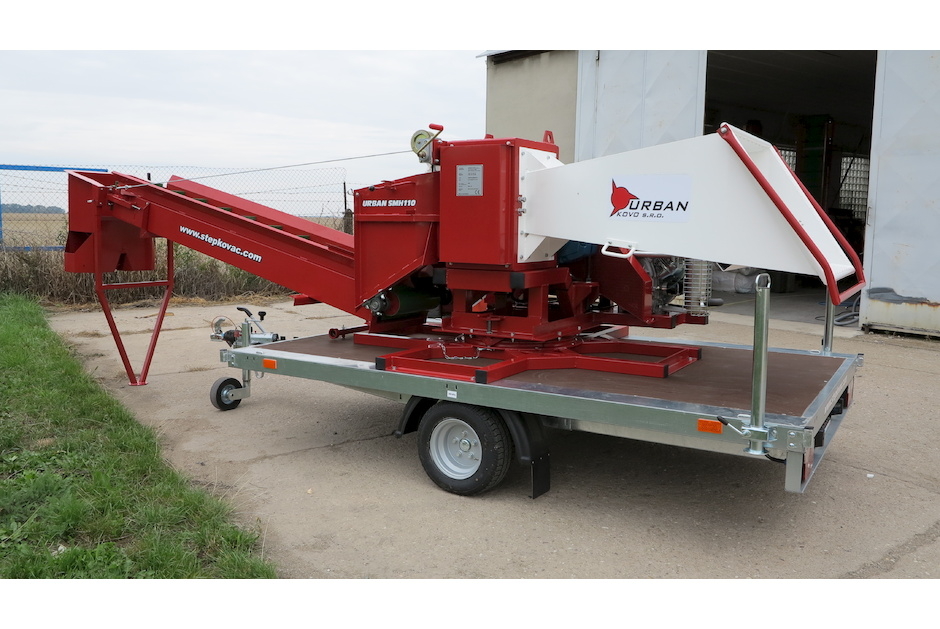

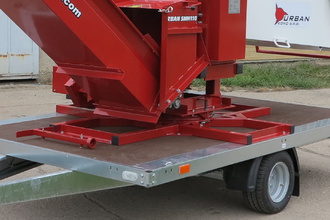

Drehscheibe

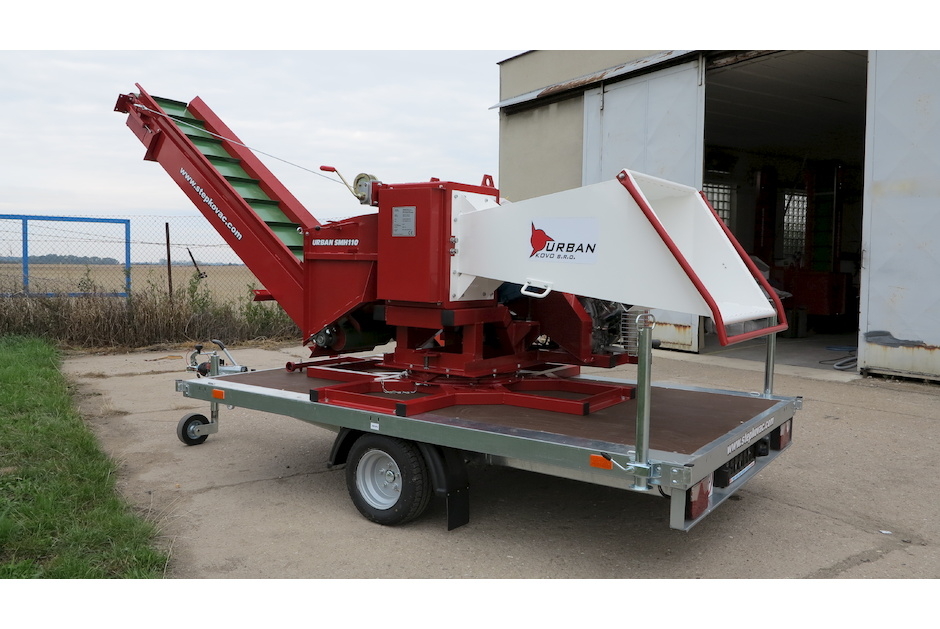

Der Holzhacker ist auf einem Anhänger über einer 360° Drehscheibe montiert. Die Drehscheibe ist in 8 Positionen fixierbar je nach 45°.

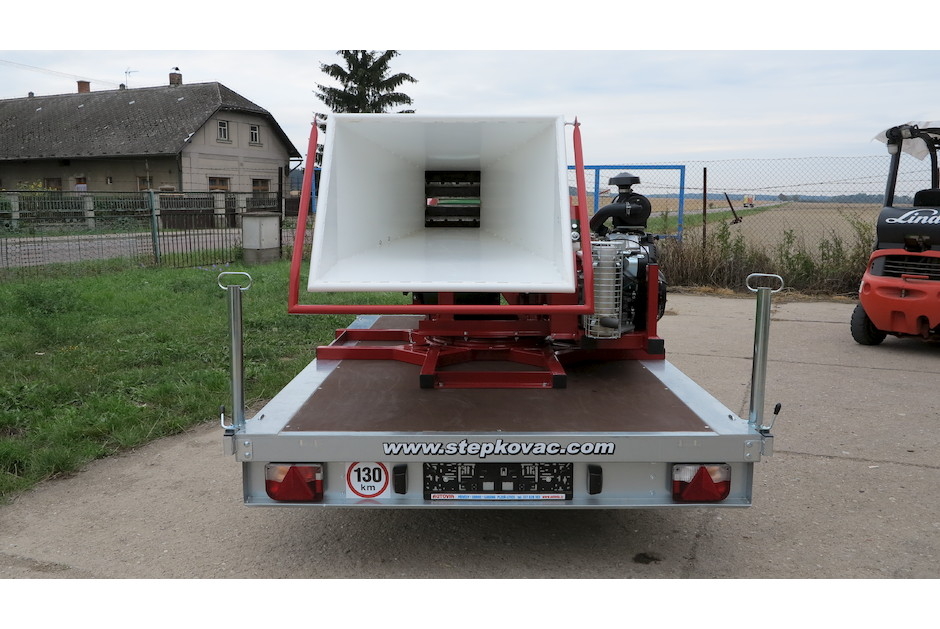

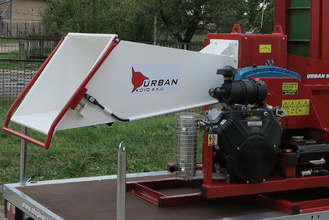

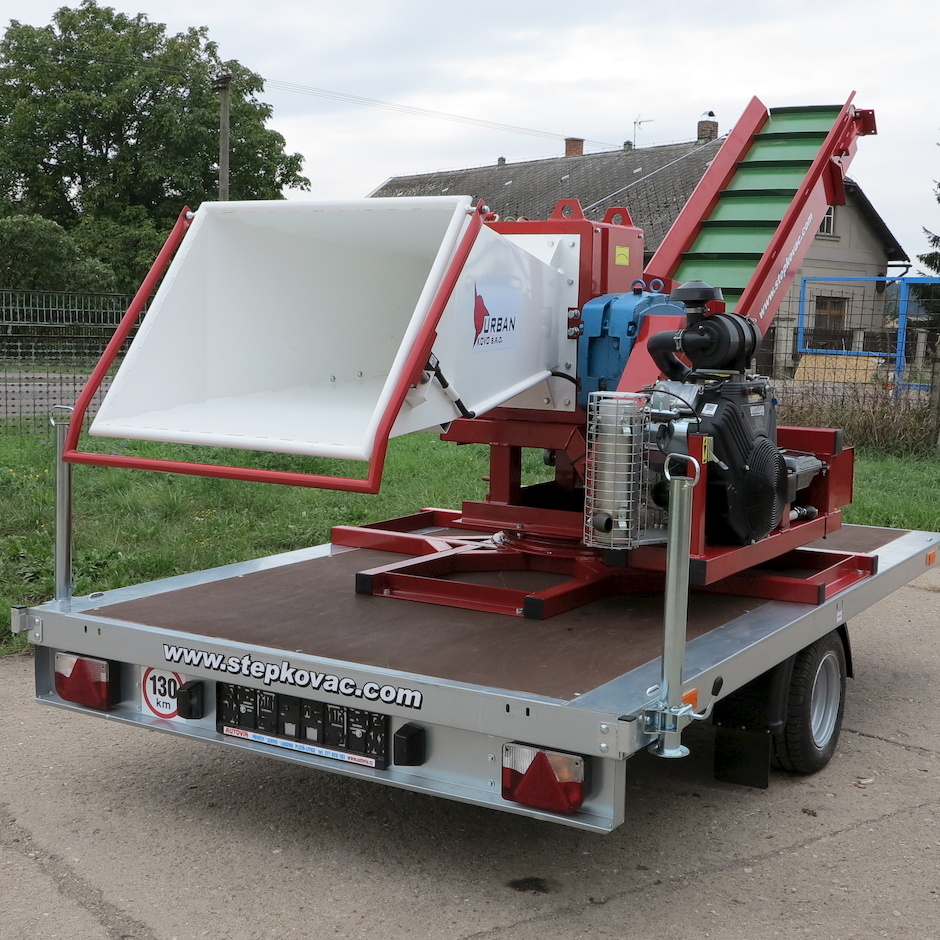

Trichter

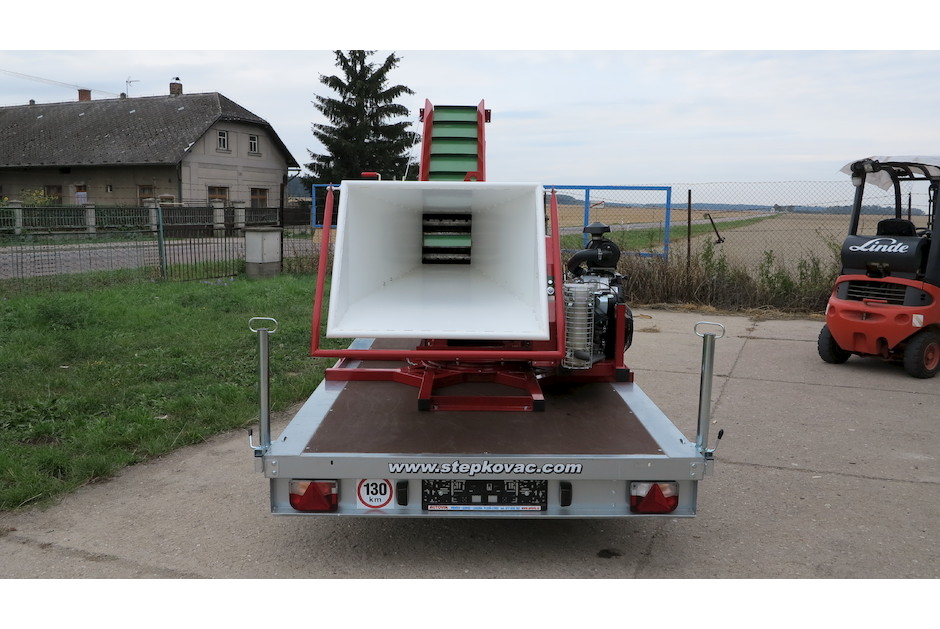

Der Trichter ist lang genug, um die Sicherheit zu gewährleisten und ist mit einem Sicherheitsschalterrahmen ausgestattet. Wenn der Auslöserahmen gedrückt wird, stoppt der Motor. Der Trichter befindet sich horizontal, was das Einführen von langen Ästen im Vergleich zum senkrechten oder schrägen Trichter wesentlich erleichtert. Die Oberflächenbehandlung der gesamten Maschine wird mit Pulverfarbe ausgeführt.

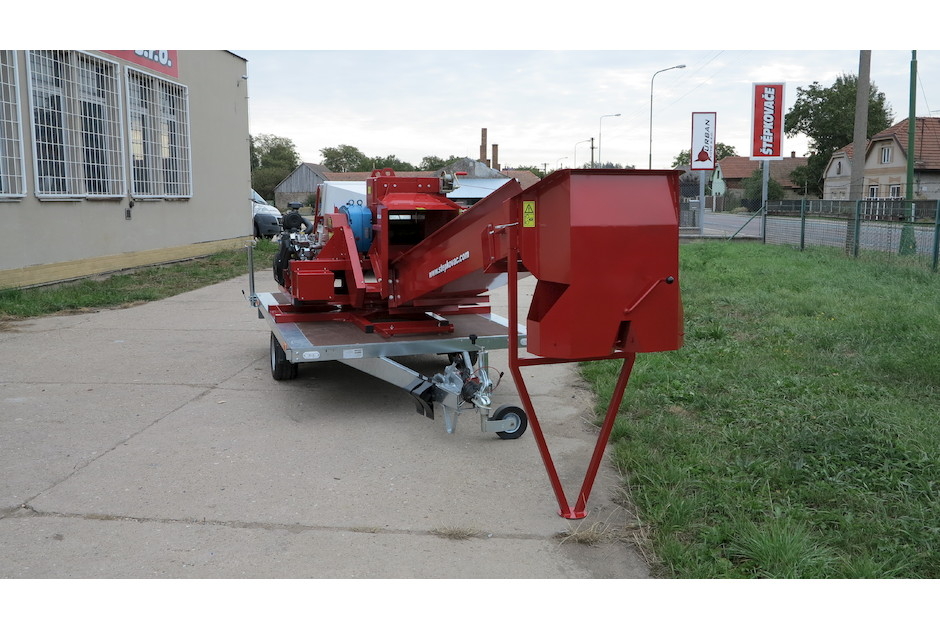

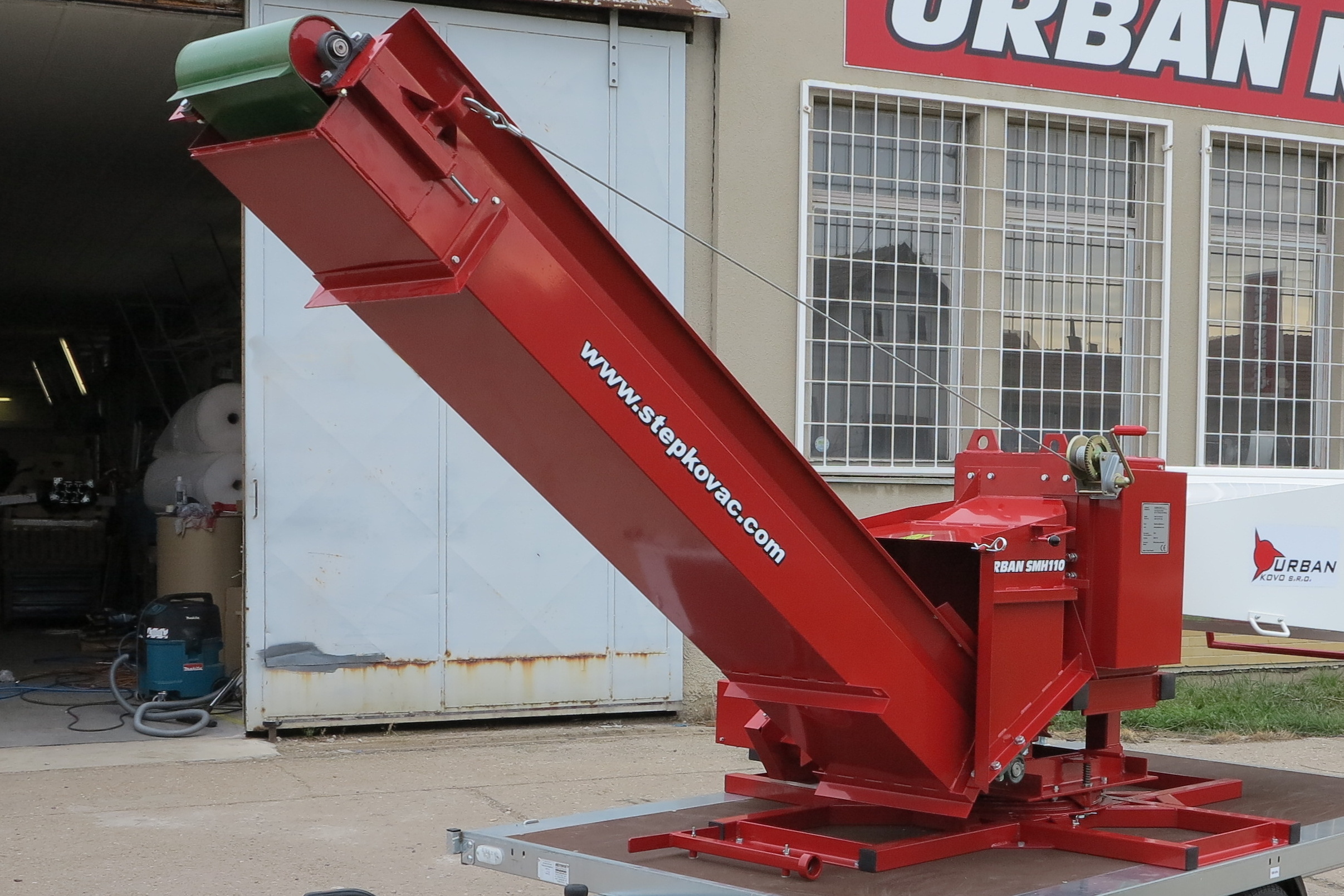

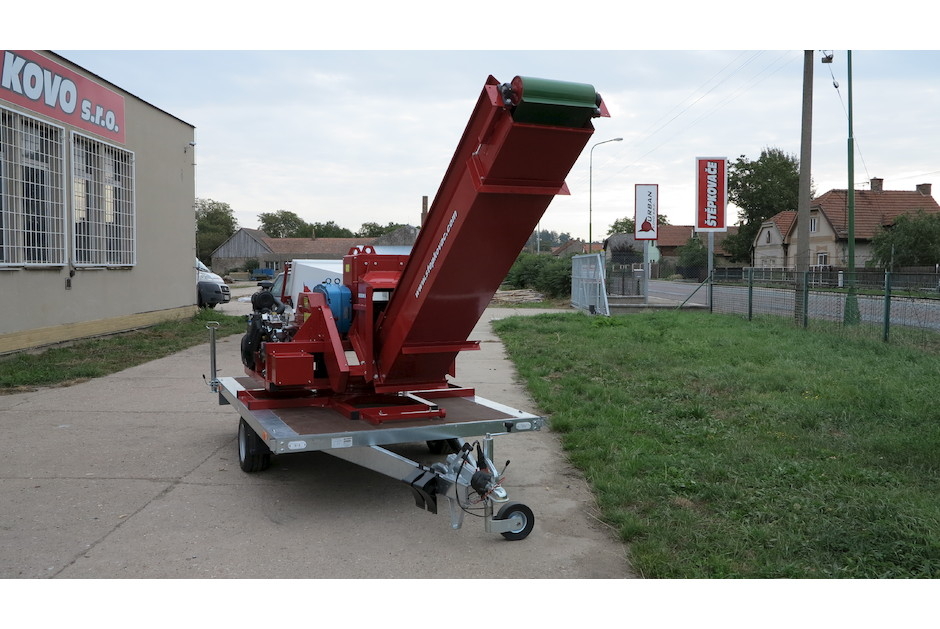

Bandförderer

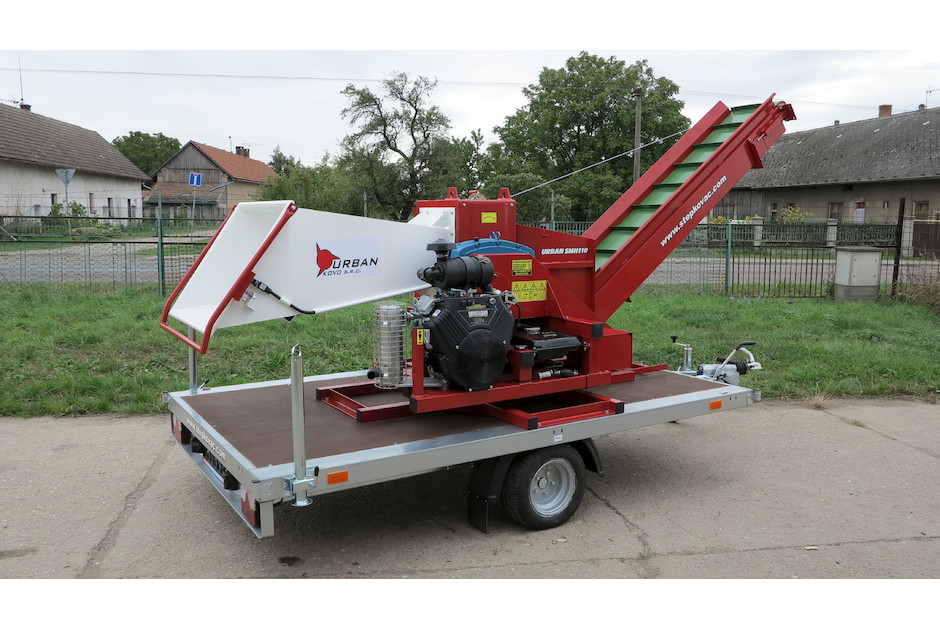

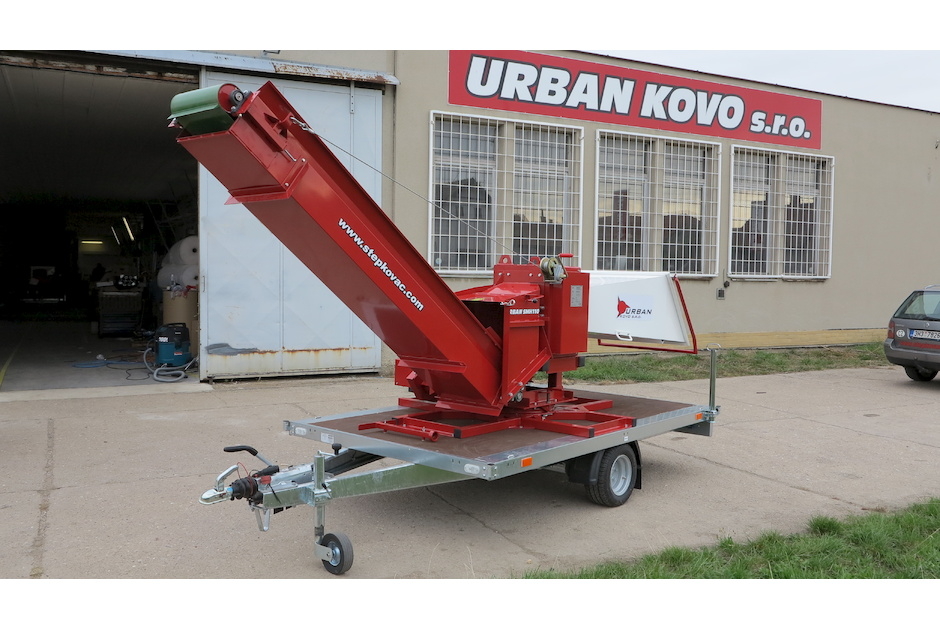

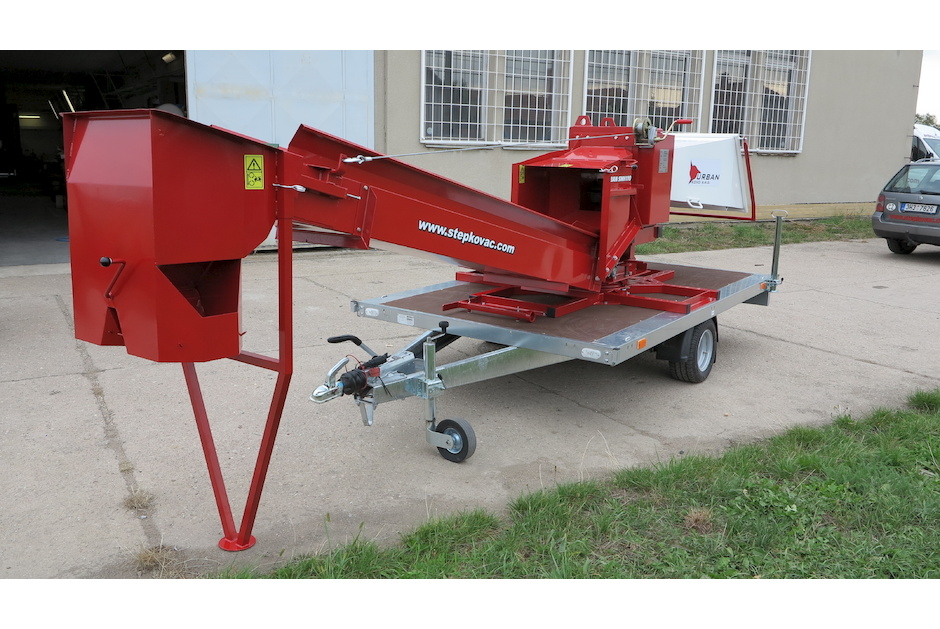

Der Förderer wird von einem Riemenantrieb angetrieben. Die Neigung des Förderers ist mittels einer Winde einstellbar. Beim Transport ist der Förderer in eine senkrechte Position angehoben. Als optionales Zubehör ist es möglich, am Ende des Förderers eine 0,8 m lange Rutsche (das Hackgut fällt dank der Rutsche weiter auf die Ladefläche) oder eine Doppelvorrichtung für Netzsäcke mit einem Stützbein zu anbringen. Die Vorrichtung ist mit vier verbunden Schrauben befestigt und Montage dauert nur wenige Minuten.

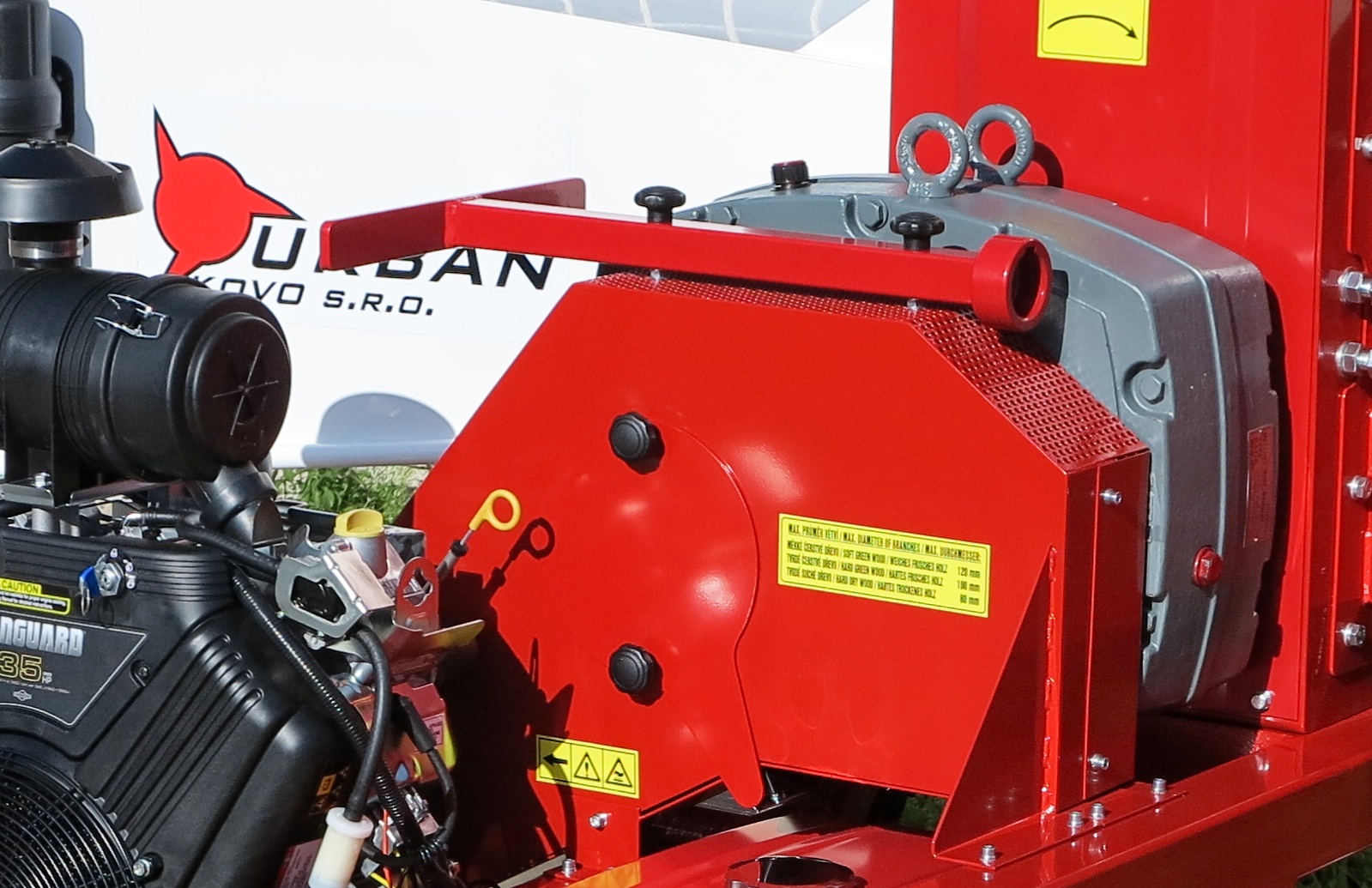

Überlastschutz

Gegen die Überlastung wird der Holzhacker durch einen Keilriemenantrieb geschützt. Wenn ein zu dicker Ast eingezogen wird, wird der Riemen durchlaufen und der Motor gestoppt. Wenn dies geschieht, bleiben die Messer des Holzhackers im Ast gebissen. Der Hebel, der mit dem Holzhacker geliefert wird, wird verwendet, um ihn zu lösen. Durch Drehen des Hebels in die Gegenrichtung wird der Ast gelöst.





Hackvorrichtung

Die Hackvorrichtung arbeitet nach dem Prinzip der zwei gegenläufigen Wellen mit Messern. Kein Vorschub ist nötig, die Holzhackermesser schieben automatisch die Zweige selbst ein. Der Durchgangsspalt zwischen den Wellen beträgt 110 mm. Die Holzhackermesser sind in die Nuten in den Wellen eingesteckt und mit vier Schrauben befestigt. Wir fertigen die Messer aus hochwertigem Werkzeugstahl und sie können wieder geschliffen werden. Nach dem Schleifen wird unter das Messer die Unterlage gelegt, so dass zwischen die Messerschneiden wieder ein kleiner Spalt (etwa 0,1 mm) ist. Die Unterlagen sind in verschiedenen Stärken erhältlich. Ein Schleifen wird normalerweise das Messer um 0,5 bis 0,8 mm reduzieren. Die Messer produzieren 100 bis 500 m3(etwa 1500-8000 RaschelSäcke)  von Hackgut bis zum nächsten Schleifen. es liegt daran, wie viele Fremdteile (Sand, Kies) in den Holzhacker geraten. Jedes Messer kann bis um 4 mm abgeschliffen werden, dann muss es ersetzt werden.
