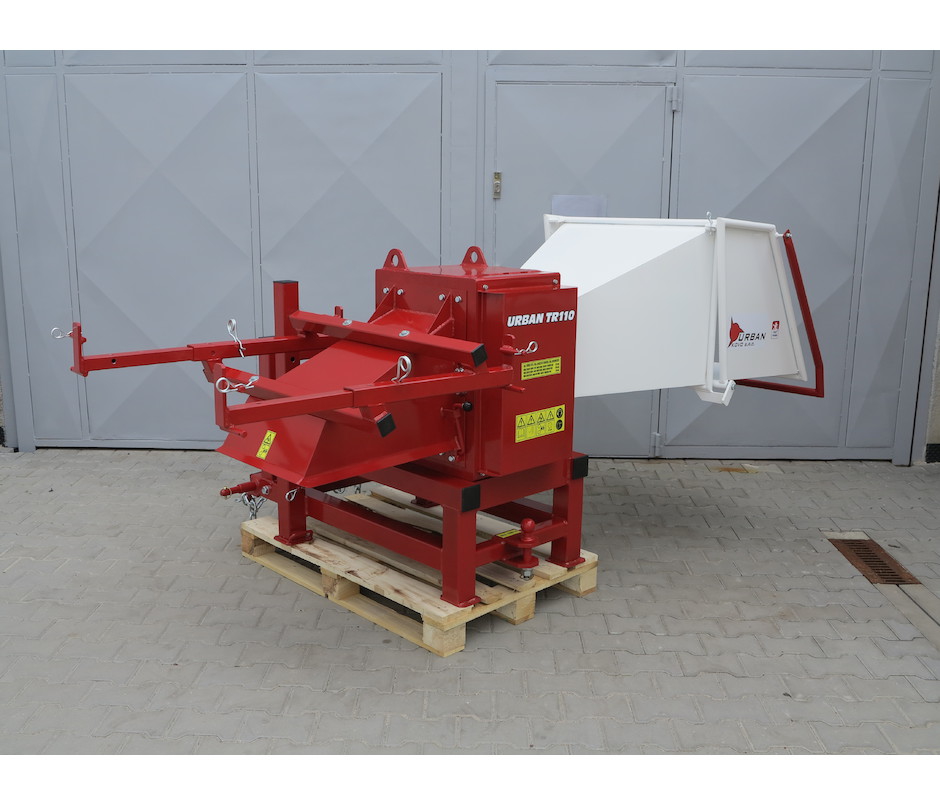

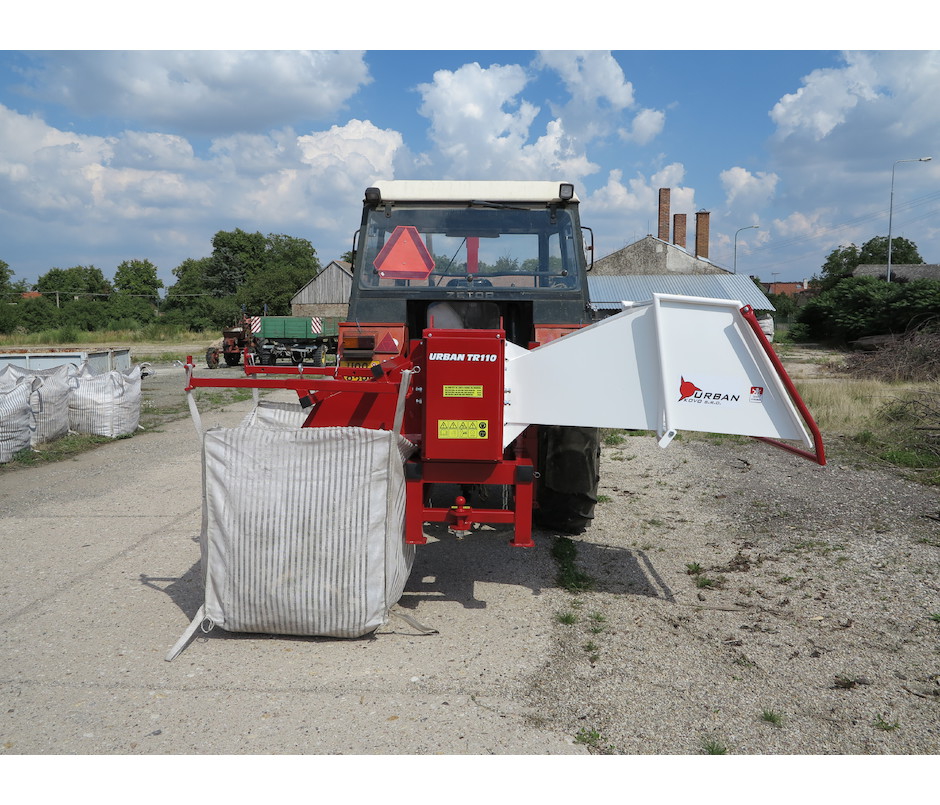

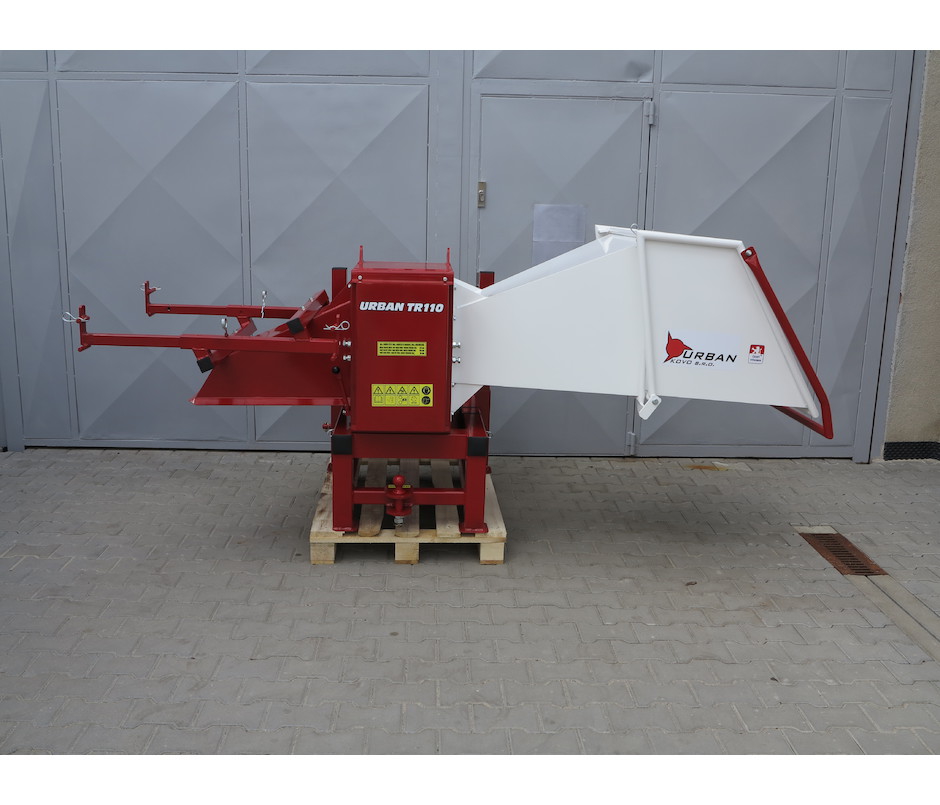

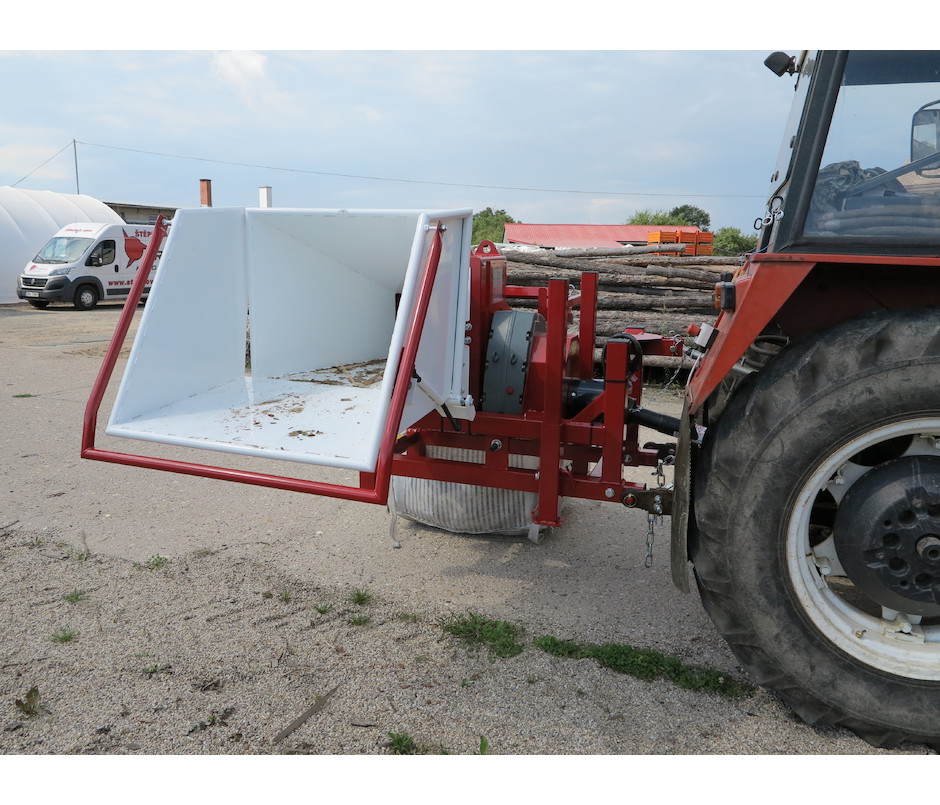

URBAN TR110 mit Vorrichtung für Big-Bags

Der Holzhacker URBAN TR110 ist an der Dreipunktanbauvorrichtung eines Traktors getragen. Optimale Leistung des Traktors beträgt 70 PS oder mehr, die minimale Leistung ist 50 PS. Der Antrieb ist durch eine Kardanwelle mit Überlastkupplung besorgt (ist Teil der Maschine). Die Leistung wird ferner auf das Getriebe übertragen, das die Hackvorrichtung antreibt. Um die Stöße, die auf die Kardanwelle und einen Traktor übertragen werden, zu verringern, ist es möglich, ein Schwungrad für den Holzhacker zu bestellen.

Im Vergleich mit Maschinen TR70 und TR75, die Arbeit mit dem TR110 ist wesentlich schneller, da es möglich ist, größerer Materialdurchmesser zu bearbeiten und auch viel größere Anzahl von verschiedenen Äste zugleich.

BIS ZU EINEM DURCHMESSER VON 120 mm



Die Lieferung enthält: Kardanwelle / Zapfwelle mit Rutschkupplung, Sicherungsketten gegen absinken der Hydraulik,  Anhängungsvorrichtung incl.Kupplungskugel ISO 50, Gebrauchsanweisung einschließlich der Konformitätserklärung

  • Modell: URBAN TR110
  • Modell Typ:110
  • Bezeichnung:TR110 BB
  • Im Angebot ab:10.02.2017
  • Lieferzeit:2 Wochen
Gewicht: 678 kg
Max. Durchmesser weiches frisches Holz (Kiefer): 120 mm
Max. Durchmesser hartes frisches Holz (Eiche, Hainbuche): 100 mm
Max. Durchmesser hartes trockenes Holz (Eiche, Hainbuche): 80 mm
Max. Abmessungen des Prismas (Fichte): 100 x 100 mm
Max. Abmessungen des Brettes (Fichte): 280 x 40 mm
Hackschnitzelgröße (nicht einstellbar): 7 - 22 cm
Öffnung der Hackvorrichtung: 290 x 290 mm
Eingangsöffnung des Trichters: 800 x 600 mm
Maximale Leistungsfähigkeit: 10 m3/h
Kategorie der Dreipunktaufhängung: 2
Maximale Drehzahl des Kardans: 1000 / min.
Minimale Traktorleistung: 50 ps
Optimale Traktorleistung: 70 ps und mehr
Einstellbarer (ausziehbarer) Rahmen des Holzhackers: Ja - 3 Stellungen
Ausziehbare Beine: Ja
Anzahl von Hackschnitzmessern: 6
Lücke zwischen Hackschnitzmesserschneide: ca 0,1 mm
Messerlebensdauer zum nächsten Schleifen: 150 - 800 m3 von Hackgut
Überlastschutz: Überlastkupplung
Abmessungen in Transportposition (Länge x Breite x Höhe): 160x187x132 cm
Abmessungen in Arbeitsposition (Länge x Breite x Höhe): 160x296x124 cm
Verpackungs Abmessungen (Länge x Breite x Höhe): 160x187x132 cm
Hackschnitzausgang: Absackvorrichtung für Big-Bag
Sicherheitsketten gegen Fallen der Traktorhydraulik: Ja
Schlepptau für Lastwagen: Ja - klassisch + Kugel ISO 50
Video von Youtube:

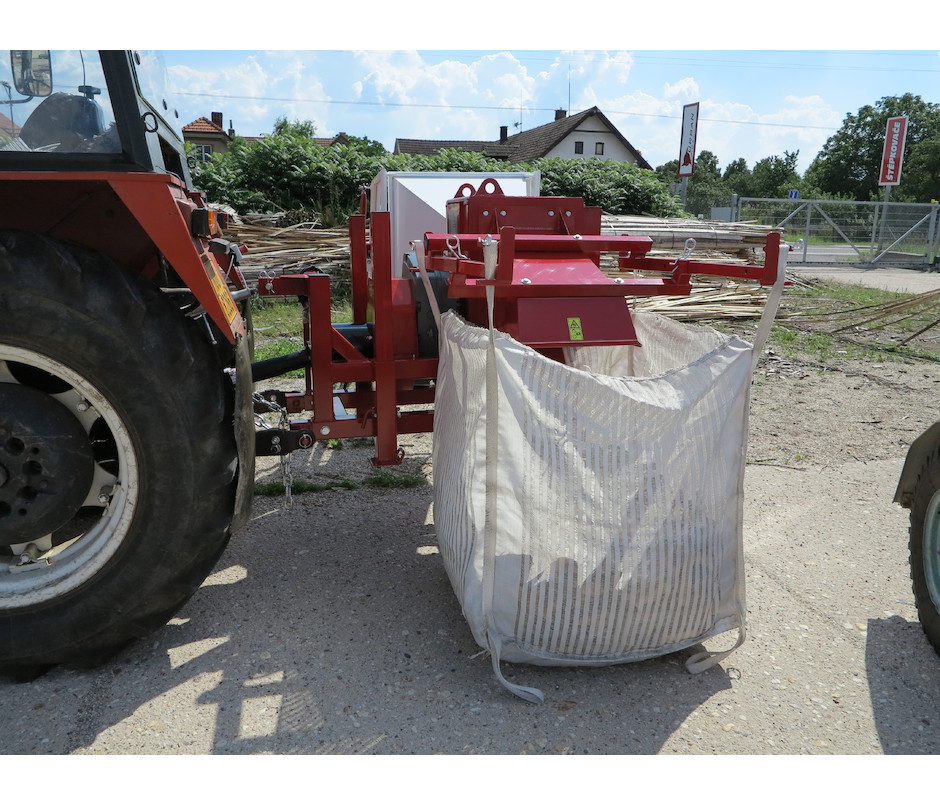

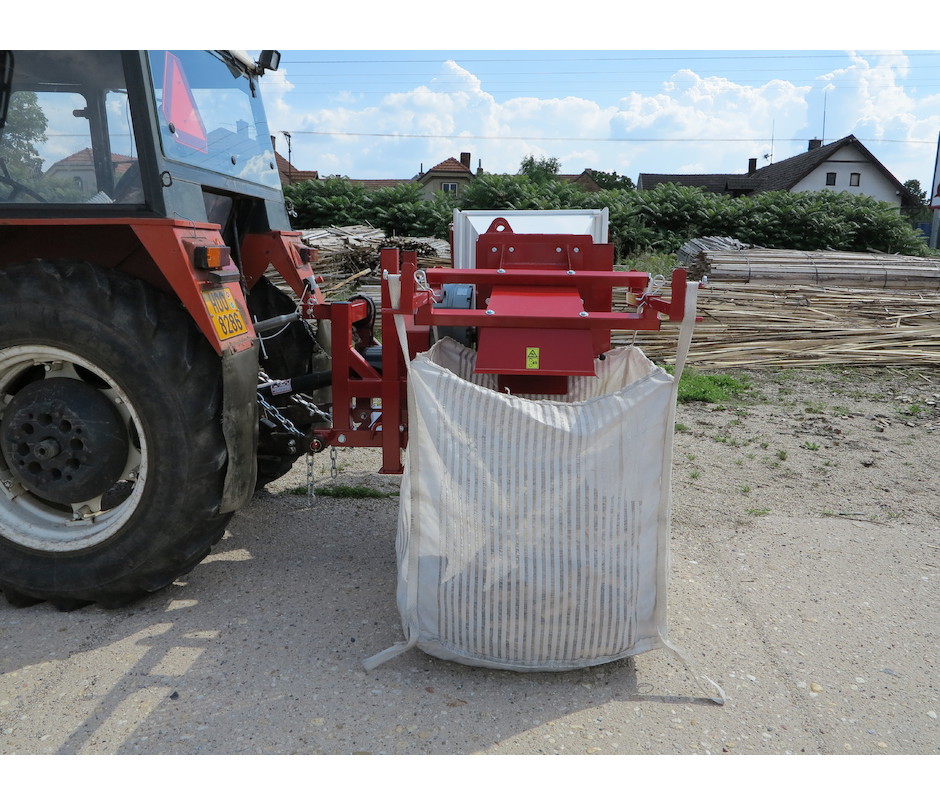

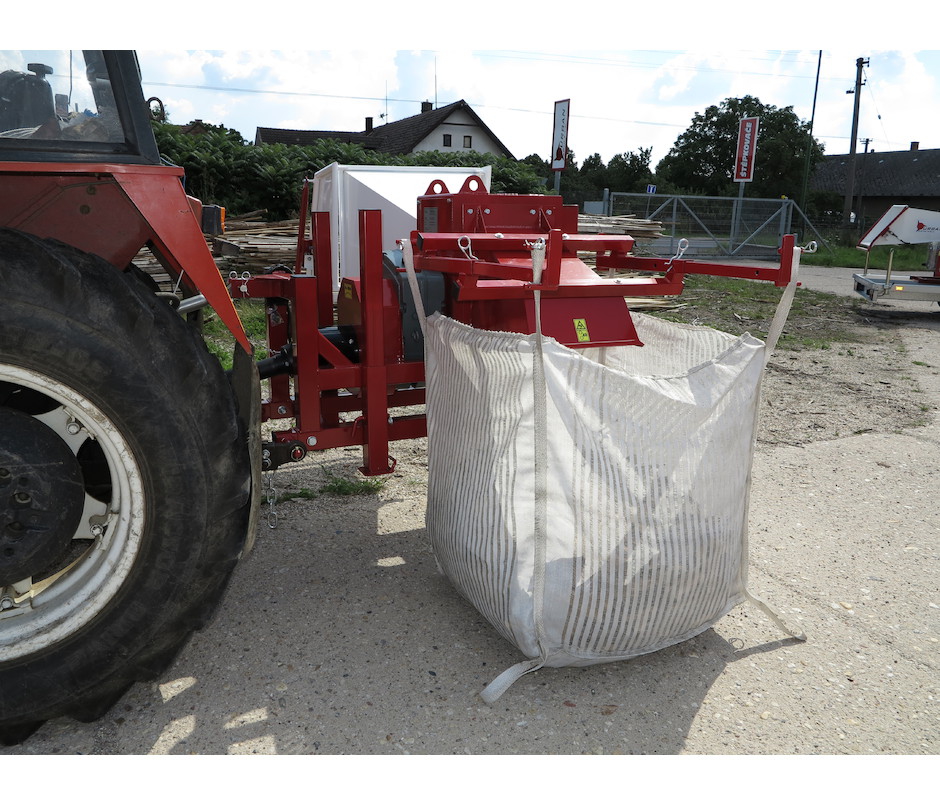

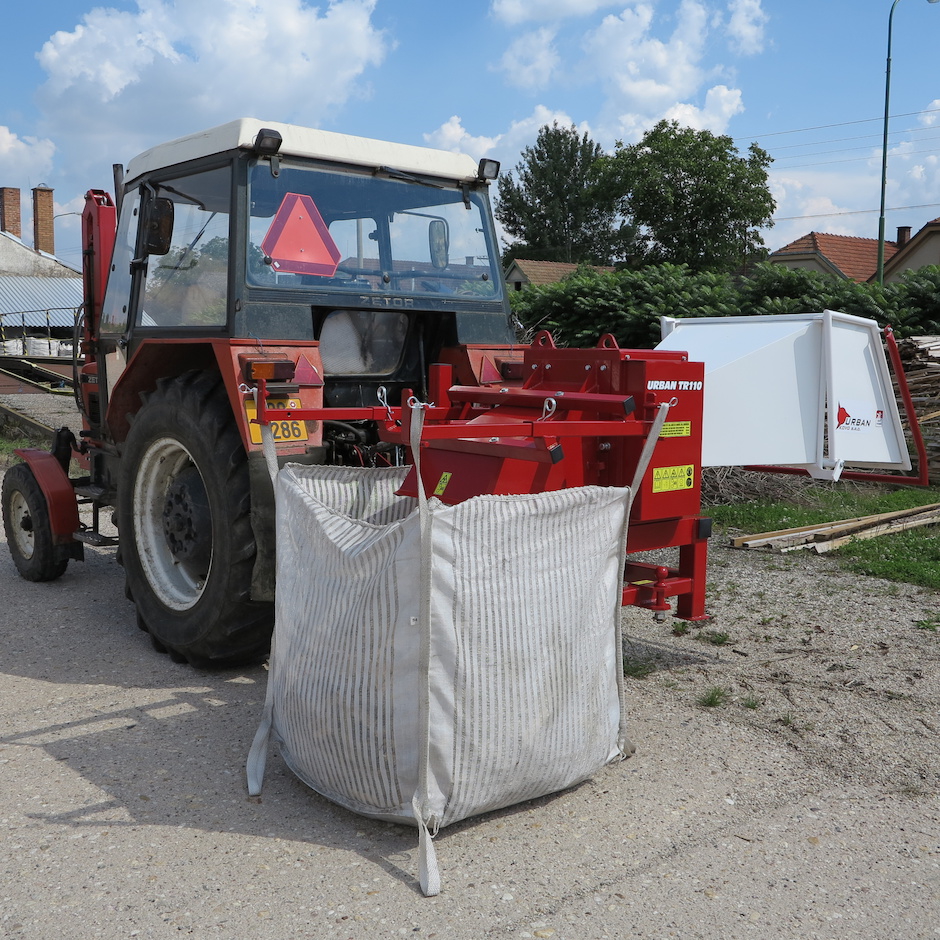

Vorrichtung für Big-Bags

Die durchgelüfteten großvolumigen Big-Bags im Ausmaß von 90 x 90 x 100 cm. Im Vergleich mit Raschelsäcken ist das Holzhacken in Big-Bags schneller, weil es nicht notwendig ist, die Säcke so oft auszuwechseln. Die Haken zum Aufhängen des Sackes sind ausziehbar und in der Transportstellung nicht übersteigen den Umriss des Traktors.

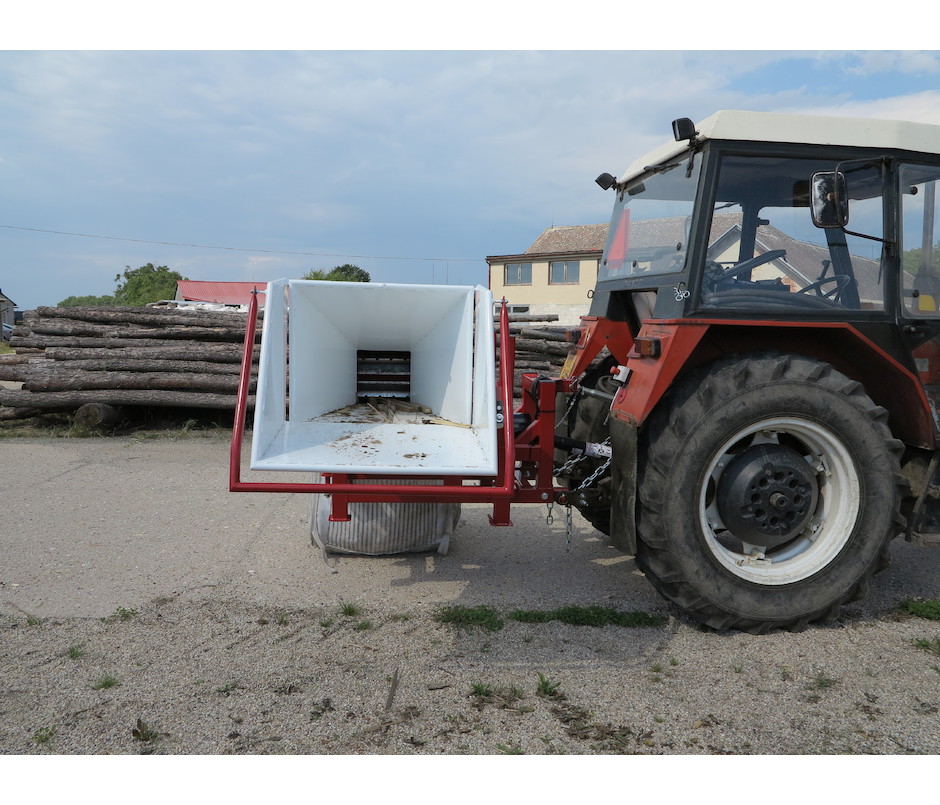

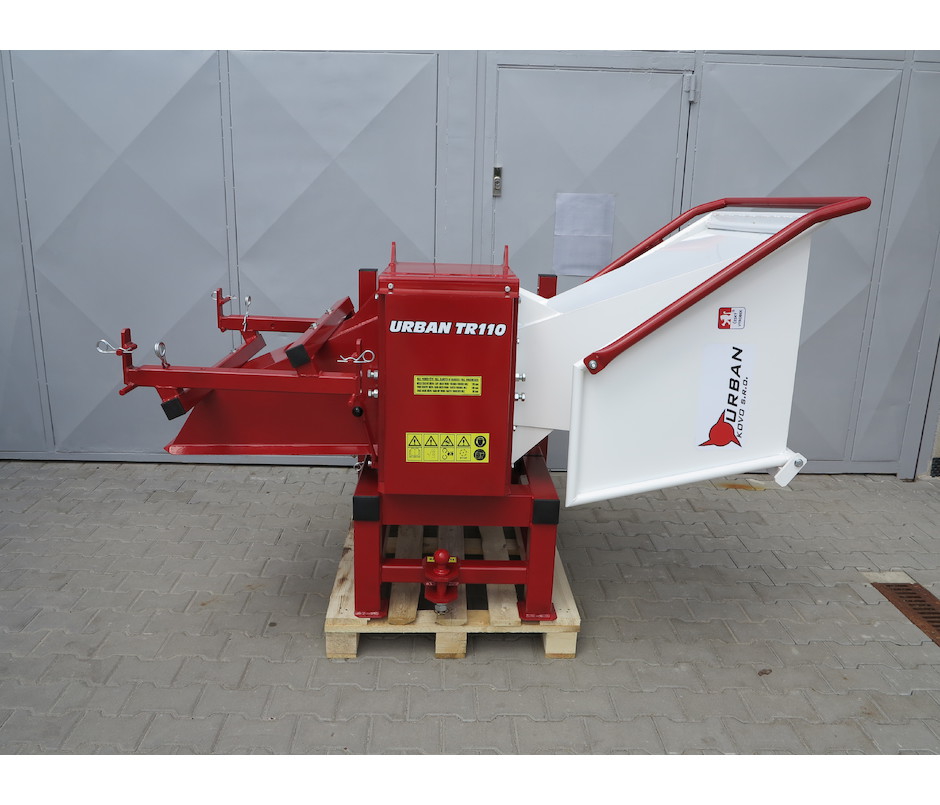

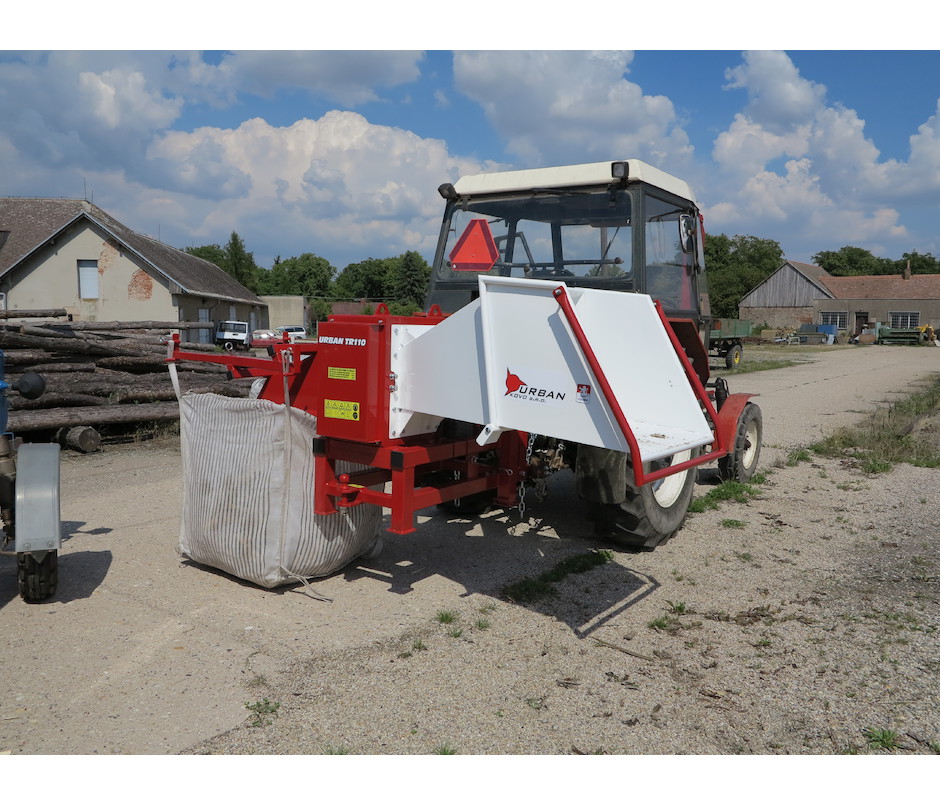

Trichter

Der Trichter besteht aus einem Festteil und Klappteil. Daher benötigt der Holzhacker in der Transportstellung weniger Platz in der Breite – er übersteigt nicht die Konturen des Traktors, die für eine Fahrt in dem Wald zwischen den Bäumen wichtig ist. In der Arbeitsstellung wird der Trichter durch das Umklappen des Klappteils verlängert. Der verlängerten Trichter sorgt für bessere Führung der Äste und Sicherheit des Personals. Darüber hinaus wird der Trichter mit Sicherheitsabschaltung am Rahmen ausgestattet mit einem Endschalter, der an den Traktoren angeschlossen werden kann, um den Motor oder die Zapfwelle des Traktors zu stoppen, wenn der Anhängerrahmen gedrückt wird. Der Trichter ist horizontal, was im Vergleich zu dem vertikalen oder schiefen Trichter stark Einführen von langen Ästen erleichtert. Die Oberflächenbehandlung der gesamten Maschine wird mit Pulverfarbe ausgeführt.

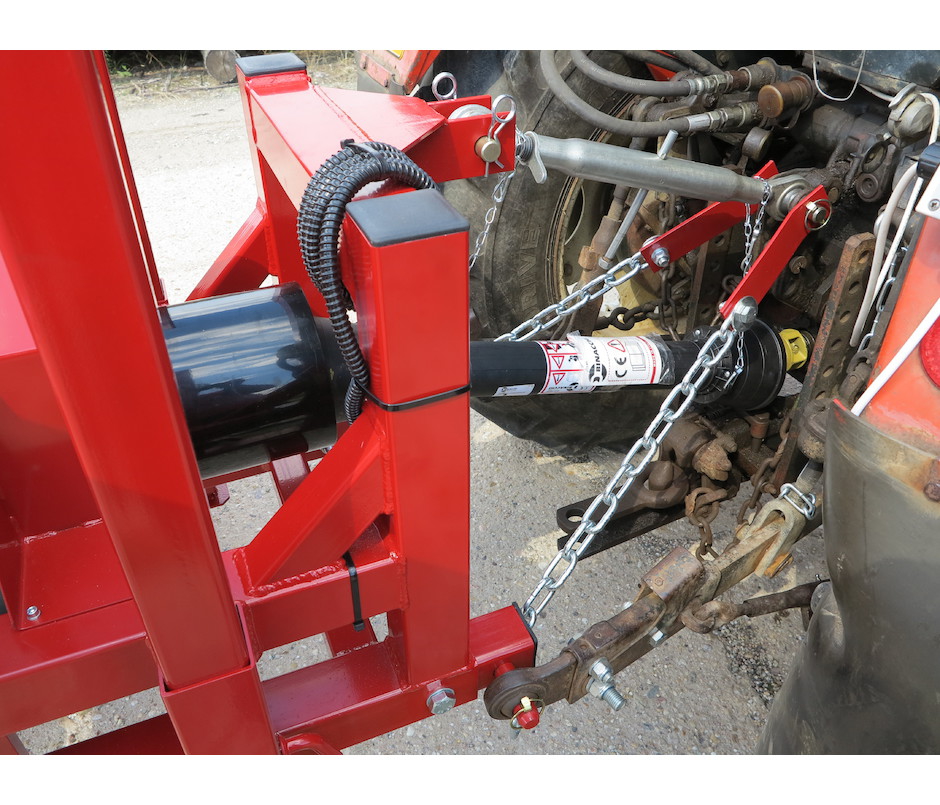

Anschluss an den Traktor

Die minimale empfohlene Leistung des Traktors beträgt 50 PS. Die optimale Leistung des Traktors beträgt 70 PS oder mehr. Ein Traktor mit dieser Leistung kann mit einer niedrigen Geschwindigkeit während des Hackens laufen (ca. 1300 pro Minute an dem Motor). Die Traktorgröße muss proportional zum Gewicht des Holzhackers sein. Die Zapfwelle des Traktors ist an 1000 Umdrehungen pro Minute eingeschaltet. (Sie kann auch an 540 Umdrehungen pro Minute eingeschaltet werden, aber bei langsameren Geschwindigkeiten, der Vorschub der Äste funktioniert schlechter.) Der Antrieb wird über eine Kardanwelle mit Überlastkupplung auf ein Drehmoment von 1600 Nm gesichert. Wenn ein zu dicker Ast eingezogen wird, wird die Kupplung abgeschaltet und dies schützt den Traktor und auch den Holzhacker vor Überlastung.

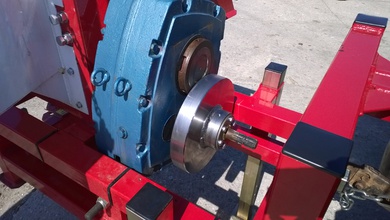

Schwungrad

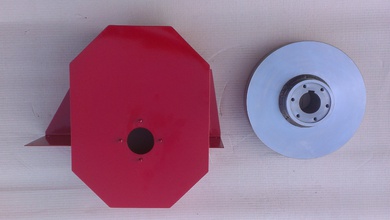

Um die auf die Kardanwelle und das Traktorgetriebe übertragenen Stöße zu reduzieren, kann ein Schwungrad am Holzhacker montiert werden. Standardmäßig liefern wir den Holzhacker ohne Schwungrad. Das Schwungrad kann als optionales Zubehör bestellt werden.

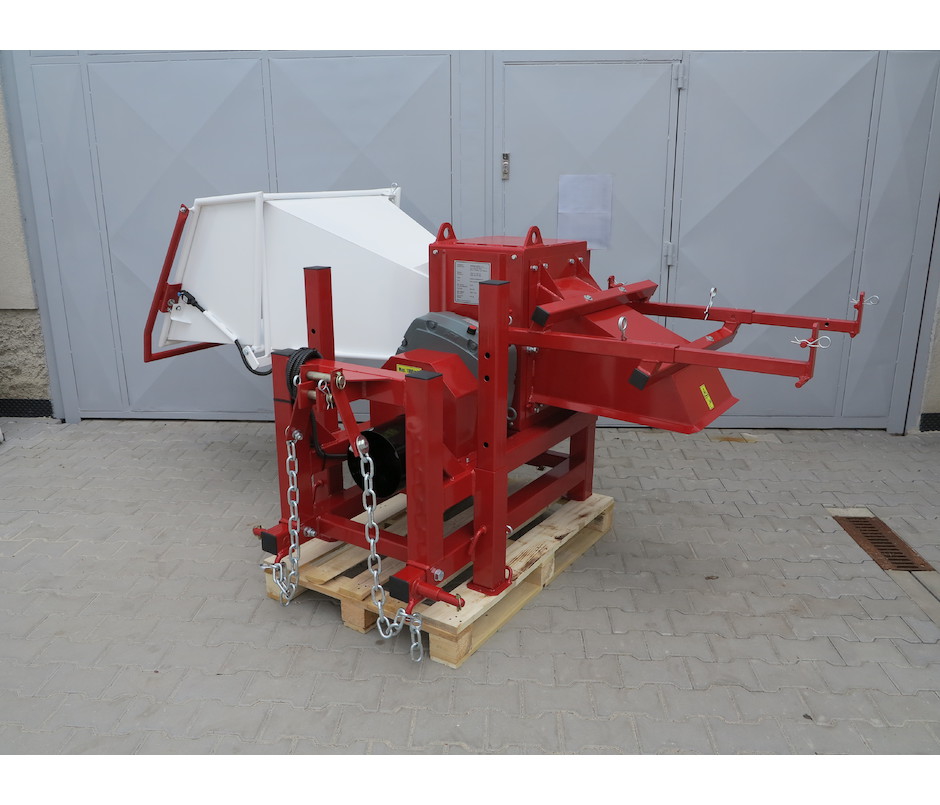

Einstellbarer Rahmen

Der einstellbare Schieberahmen des Holzhackers ermöglicht, den Holzhacker an verschiedene Typen der Traktoren anzuschließen, zugleich einen optimalen Winkel der Kardanwelle zu sichern.

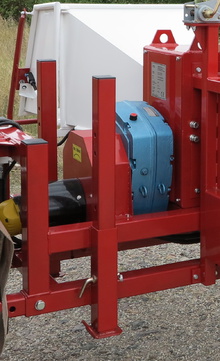

Sicherungsketten / Ausziehbare Beine

Bei der Arbeit muss der Holzhacker auf die Traktorhydraulik angehoben werden, um die optimale Arbeitshöhe zu erreichen. Bei der Arbeitshöhe kann der Holzhacker mit den Sicherungsketten gesichert werden, oder er kann auf zwei verstellbare Beine auf den Boden gelegt werden. Die Sicherungsketten und verstellbare Beine sind Teil des Holzhackers.

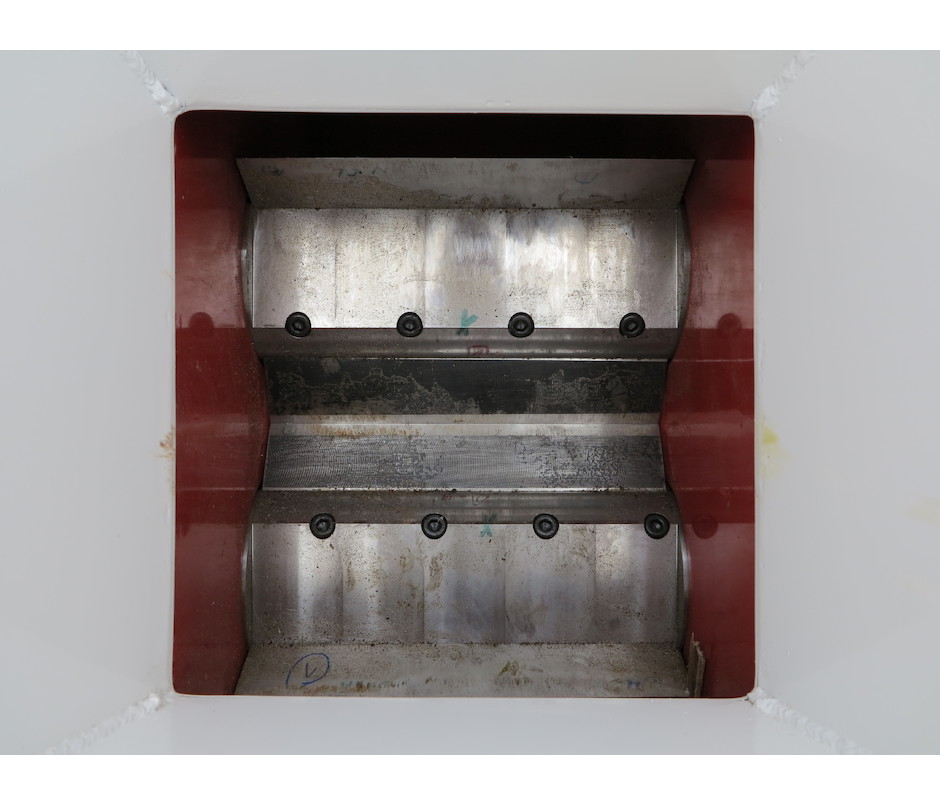

Hackvorrichtung

Die Hackvorrichtung arbeitet nach dem Prinzip der zwei gegenläufigen Wellen mit Messern. Die Holzhackermesser reichen die Zweige selbst. Der Durchgangsspalt zwischen den Wellen beträgt 110 mm. Die Holzhackermesser sind in die Nuten in den Wellen eingesteckt und mit zwei Schrauben befestigt. Wir fertigen die Messer aus hochwertigem Werkzeugstahl und sie können wieder geschliffen werden. Nach dem Schleifen wird unter das Messer die Unterlage gelegt, so dass zwischen die Messerschneiden wieder ein kleiner Spalt (etwa 0,1 mm) ist. Die Unterlagen sind in verschiedenen Stärken erhältlich. Ein Schleifen wird normalerweise das Messer um 0,5 bis 0,8 mm reduzieren. Die Messer produzieren 100 bis 500 m3(etwa 1500-8000 RaschelSäcke)  von Hackgut bis zum nächsten Schleifen. es liegt daran, wie viele Fremdteile (Sand, Kies) in den Holzhacker geraten. Jedes Messer kann bis um 4 mm abgeschliffen werden, dann muss es ersetzt werden.



Aufhängung für einen Rollwagen

Der Holzhacker ist mit einer Anhängevorrichtung für den Anschluss eines Rollwagens mit einem Höchstgewicht von 2000 kg ausgestattet. Der Rollwagen kann an einem klassischen Aufhängung oder ISO 50 Kugel befestigt werden.
